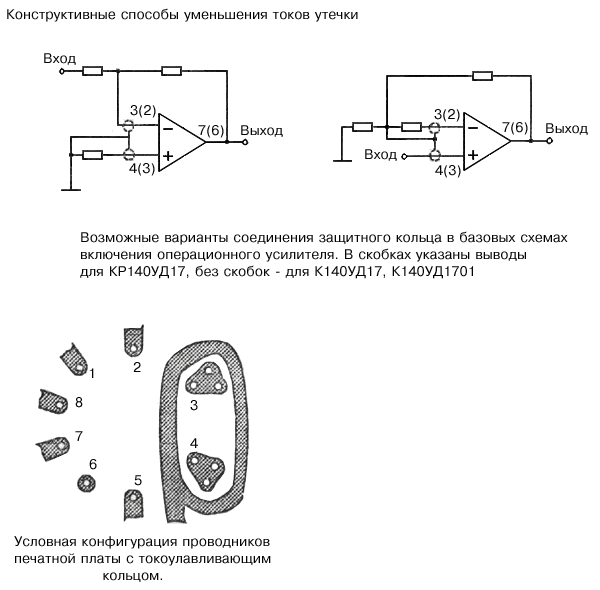

Уменьшение токов утечки

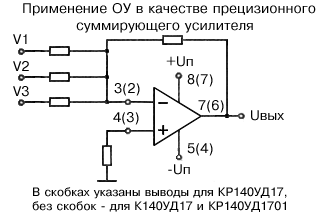

Применение ОУ в качестве прецизионного суммирующего усилителя
Электрические параметры
Предельно допустимые режимы эксплуатации
Зарубежные аналоги
Литература


140УД17 - прецензионный усилитель с малым напряжением смещения и высоким коэффициентом усиления напряжения. Имеет внутреннюю частотную коррекцию. Обладает отличным сочетанием параметров входных напряжений и тока шума. Предназначен для применения в высокоточных измерительных цепях с большим коэффициентом усиления.



Корпус К140УД17

301.8-2 package view
Корпус К140УД1701

3101.8-1 package view
Корпус КР140УД17

2101.8-1.gif package view


Цоколевка корпусов

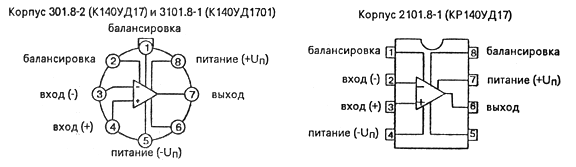

цоколевка корпусов

Типовые рабочие характеристики

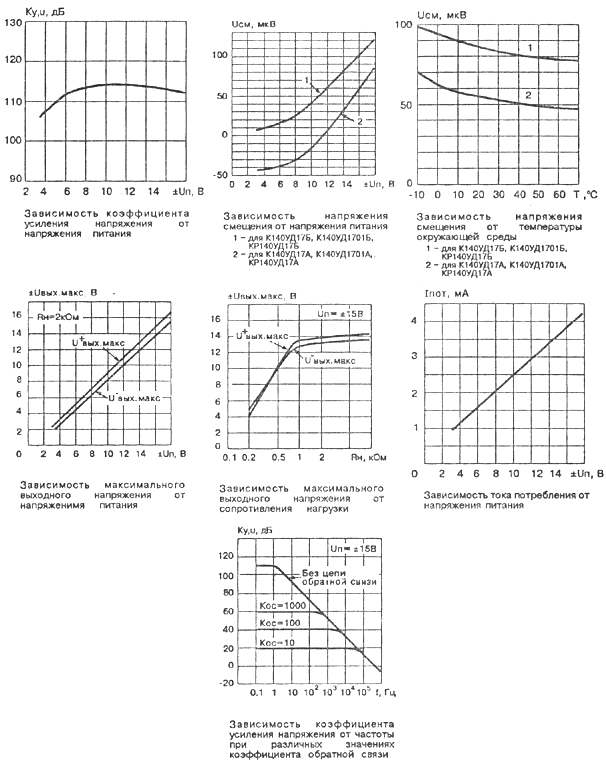

типовые рабочие характеристики

Схемы включения и балансировки

схема включения
уменьшение токов утечки
схема применения
Электрические параметры при Uп= plus minus 15 В, Т=25 ° C

1 Напряжение питания plus minus 15 В plus minus 10%
2 Максимальное выходное напряжение
    К140УД17А, КР140УД17А, К140УД1701А
    К140УД17Б, КР140УД17Б, К140УД1701Б

не менее plus minus 12 В
не менее plus minus 11,5 В
3 Напряжение смещения нуля
при Uп= plus minus 15 В
    К140УД17А, КР140УД17А, К140УД1701А
    К140УД17Б, КР140УД17Б, К140УД1701Б
при Uп= plus minus 16,5 В
    К140УД17А, КР140УД17А, К140УД1701А
    К140УД17Б, КР140УД17Б, К140УД1701Б


не более 75 мкВ
не более 150 мкВ

не более 135 мкВ
не более 250 мкВ
4 Входной ток
при Uп= plus minus 15 В
    К140УД17А, КР140УД17А, К140УД1701А
    К140УД17Б, КР140УД17Б, К140УД1701Б
при Uп= plus minus 16,5 В
    К140УД17А, КР140УД17А, К140УД1701А
    К140УД17Б, КР140УД17Б, К140УД1701Б


не более plus minus 4 нА
не более plus minus 12 нА

не более plus minus 5 нА
не более plus minus 14 нА
5 Ток потребления
при Uп= plus minus 15 В
    К140УД17А, КР140УД17А, К140УД1701А
    К140УД17Б, КР140УД17Б, К140УД1701Б
при Uп= plus minus 16,5 В
    К140УД17А, КР140УД17А, К140УД1701А
    К140УД17Б, КР140УД17Б, К140УД1701Б


не более 4 мА
не более 5 мА

не более 4,5 мА
не более 5,5 мА
6 Разность входных токов
при Uп= plus minus 15 В
    К140УД17А, КР140УД17А, К140УД1701А
    К140УД17Б, КР140УД17Б, К140УД1701Б
при Uп= plus minus 16,5 В
    К140УД17А, КР140УД17А, К140УД1701А
    К140УД17Б, КР140УД17Б, К140УД1701Б


не менее 3,8 нА
не менее 6 нА

не менее 4,5 нА
не менее 7 нА
7 Коэффициент усиления напряжения
при Uп= plus minus 15 В
    К140УД17А, КР140УД17А, К140УД1701А
    К140УД17Б, КР140УД17Б, К140УД1701Б
при Uп= plus minus 13,5 В
    К140УД17А, КР140УД17А, К140УД1701А
    К140УД17Б, КР140УД17Б, К140УД1701Б


не менее 200000
не менее 120000

не менее 200000
не менее 120000
8 Коэффициент ослабления синфазных входных напряжений
    К140УД17А, КР140УД17А, К140УД1701А
    К140УД17Б, КР140УД17Б, К140УД1701Б

не менее 106 дБ
не менее 96 дБ
9 Синфазное входное напряжение
    не менее
    типовое

plus minus 13 В
plus minus 15 В
10 Коэффициент влияния нестабильности источников питания на напряжение смещения
    К140УД17А, КР140УД17А, К140УД1701А
    К140УД17Б, КР140УД17Б, К140УД1701Б

не менее 94 дБ
не менее 90 дБ
11 Частота еденичного усиления не менее 0,4 МГц
12 Скорость нарастания выходного напряжения не менее 0,1 В/мкс
13 Средний температурный дрейф напряжения смещения
    К140УД17А, КР140УД17А, К140УД1701А
    К140УД17Б, КР140УД17Б, К140УД1701Б

не более 3 мкВ/ ° C
не более 6 мкВ/ ° C
14 Средний температурный дрейф разности входных токов
    К140УД17А, КР140УД17А, К140УД1701А
    К140УД17Б, КР140УД17Б, К140УД1701Б

не более 120 пА/ ° C
не более 200 пА/ ° C


Предельно допустимые режимы эксплуатации

1 Напряжение питания plus minus (13,5...16,5) В
2 Входное синфазное напряжение не более plus minus 10 В
3 Входное дифференциальное напряжение не более plus minus 5 В
4 Температура окружающей среды -10...+70 ° C


Зарубежные аналоги

OP-07 производимый Precision Monolithics inc.



Литература

Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 7./А. В. Нефедов. - М.:ИП РадиоСофт, 1999г. - 640с.:ил.

Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7

Операционные усилители Справочник. том 1 М.,"Физматлит", 1993 г.,240 с. - ISBN 5-02-015113-0
