К155ИД8А, КМ155ИД8А, К155ИД8Б, КМ155ИД8Б - дешифратор для управления матрицей 7x5 точек

Навигатор: QRZ.RU > Радиолюбительская справочники > Справочник по отечественным микросхемам

Корпус ИМС К155ИД8(А,Б)
Условное графическое обозначение
Электрические параметры
Литература


Микросхем представляет собой дешифратор для управления неполной матрицей 7x5 точек на дискретных светодиодах. Содержит 180 итнегральных элементов. Корпус К155ИД8 типа 239.24-2, КМ155ИД8 типа 209.24-1.



Корпус ИМС К155ИД8(А,Б)

239.24-2 package view



















Условное графическое обозначение ИМС

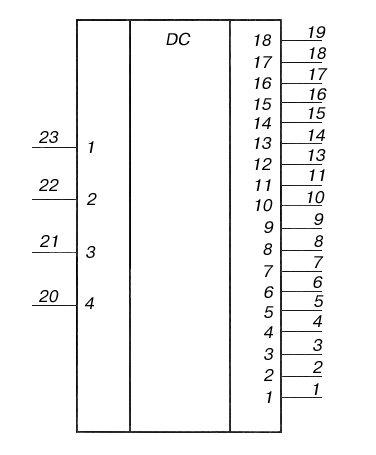

Условное графическое обозначение К155ИД8

1 - выход 1;
2 - выход 2;
3 - выход 3;
4 - выход 4;
5 - выход 5;
6 - выход 6;
7 - выход 7;
8 - выход 8;
9 - выход 9;
10 - выход 10;
11 - выход 11;
12 - общий;
13 - выход 12;
14 - выход 13;
15 - выход 14;
16 - выход 15;
17 - выход 16;
18 - выход 17;
19 - выход 18;
20 - вход 4;
21 - вход 3;
22 - вход 2;
23 - вход 1;
24 - напряжение питания;







Электрические параметры

1 Номинальное напряжение питания 5 В plus minus 5 %
2 Выходное напряжение низкого уровня, стыкующееся с одним светодиодом 2...4 В
3 Выходное напряжение низкого уровня, стыкующееся с двумя светодиодами 1...2,3 В
4 Помехоустойчивость не более 0,4 В
5 Входной ток низкого уровня не более -1,6 мА
6 Входной ток высокого уровня не более 0,04 мА
7 Напряжение на антизвонном диоде не менее 1,5 В
8 Входной пробивной ток не более 1 мА
9 Ток утечки на выходе не более 0,2 мА
10 Минимальный ток на выходе
    К155ИД8А, КМ155ИД8А
    К155ИД8Б, КМ155ИД8Б

не менее 10 мА
не менее 15 мА


Литература

Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 2./А. В. Нефедов. - М.:ИП РадиоСофт, 1998г. - 640с.:ил.

Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7
