К155ИР17 - двенадцатиразрядный регистр последовательного приближения.

Навигатор: QRZ.RU > Радиолюбительская справочники > Справочник по отечественным микросхемам

Корпус ИМС К155ИР17
Условное графическое обозначение
Электрические параметры
Зарубежные аналоги
Литература


Микросхема представляет собой четырехразрядный универсальный сдвиговый регистр. Корпус К155ИР17 типа 239.24-1, масса не более 4 г.



Корпус ИМС К155ИР17

239.24-1 package view

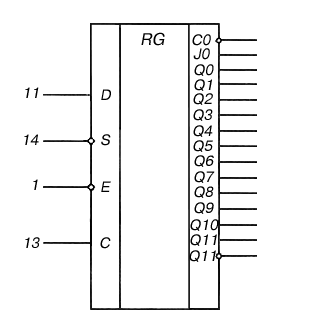

Условное графическое обозначение

Условное графическое обозначение
1 - инверсный вход Е (разрешение);
2 - выход J0;
3 - инверсный выход С (завершение преобразования);
4 - выход Q0;
5 - выход Q1;
6 - выход Q2;
7 - выход Q3;
8 - выход Q4;
9 - выход Q5;
10,15,22 - свободные;
11 - вход данных D;
12 - общий;
13 - вход С (тактовый);
14 - инверсный вход S (пуск);
16 - выход Q6;
17 - выход Q7;
18 - выход Q8;
19 - выход Q9;
20 - выход Q10;
21 - выход Q11;
23 - инверсный выход Q11;
24 - напряжение питания;

Электрические параметры

1 Номинальное напряжение питания 5 В plus minus 5 %
2 Выходное напряжение низкого уровня не более 0,4 В
3 Выходное напряжение высокого уровня не менее 2,4 В
4 Входной ток низкого уровня
    по входам 13,14
    по входам 1,11

не более -1,6 мА
не более -3,2 мА
5 Входной ток высокого уровня
    по входу 13
    по входам 1,11,14

не более 0,04 мА
не более 0,08 мА
6 Ток потребления не более 124 мА
7 Потребляемая статическая мощность не более 651 мВт
8 Рабочая частота 15 МГц


Зарубежные аналоги

AM2504



Литература

Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 2./А. В. Нефедов. - М.:ИП РадиоСофт, 1998г. - 640с.:ил.
