К155РП3 - регистровая память на 16 бит (8x2) с тремя состояниями на выходе.

Навигатор: QRZ.RU > Радиолюбительская справочники > Справочник по отечественным микросхемам

Корпус ИМС К155РП3
Условное графическое обозначение
Электрические параметры
Зарубежные аналоги
Литература


Микросхема представляет собой регистровую память на 16 бит (8x2) с тремя состояниями на выходе. Корпус К155РП3 типа 239.24-2, масса не более 5 г.

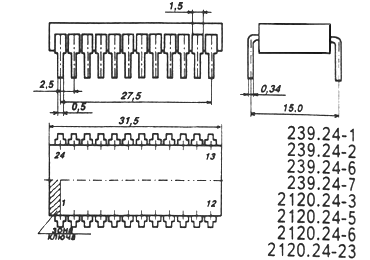

Корпус ИМС К155РП3

239.24-2 package view

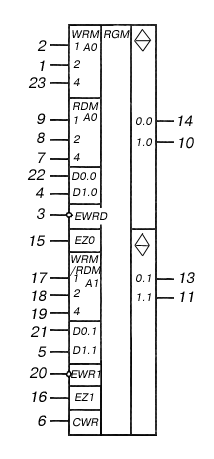

Условное графическое обозначение

Условное графическое обозначение 1 - адресный вход записи первого канала (2);
2 - адресный вход записи первого канала (1);
3 - вход разрешения записи первого канала (EWR0);
4 - вход информационный первого канала второго разряда (D1.0);
5 - вход информационный второго канала второго разряда (D1.1);
6 - вход строба записи (CWR);
7 - адресный вход считывания первого канала (4);
8 - адресный вход считывания первого канала (2);
9 - адресный вход считывания первого канала (1);
10 - выход информационный первого канала второго разряда (1.0);
11 - выход информационный второго канала второго разряда (1.1);
12 - общий;
13 - выход информационный второго канала первого разряда (0.1);
14 - выход информационный первого канала первого разряда (0.0);
15 - вход разрешения состояния высокого импеданса первого канала (EZ0);
16 - вход разрешения состояния высокого импеданса второго канала (EZ1);
17 - адресный вход записи/считывания второго канала (1);
18 - адресный вход записи/считывания второго канала (2);
19 - адресный вход записи/считывания второго канала (4);
20 - вход разрешения записи второго канала (EWR1);
21 - вход информационный второго канала первого разряда (D0.1);
22 - вход информационный первого канала первого разряда (D0.0);
23 - адресный вход записи первого канала (4);
24 - напряжение питания;








Электрические параметры

1 Номинальное напряжение питания 5 В plus minus 5 %
2 Выходное напряжение низкого уровня не более 0,4 В
3 Выходное напряжение высокого уровня не менее 2,4 В
4 Напряжение на антизвонном диоде не менее -1,5 В
5 Входной ток низкого уровня
    по входам 1,2,4,5,7,8,9,15,16,21,23
    по входам 3,6,17-20

не более -0,8 мА
не более -1,6 мА
6 Входной ток высокого уровня
    по входам 1-9,15,16,20-23
    по входам 17-19

не более 0,04 мА
не более 0,08 мА
7 Выходной ток в состоянии "выключенно" plus minus 40 мкА
8 Ток потребления не более 170 мА
9 Ток короткого замыкания -18...-55 мА
10 Потребляемая статическая мощность не более 935 мВт
11 Время выборки адреса при включении (выключении) не более 45 нс
12 Время выборки считывания при включении (выключении) не более 50 нс
13 Время восстановления запрета считывания при переходе из состояния высокого уровня в состояние выключенно не более 38 нс
14 Время восстановления запрета считывания при переходе из состояния низкого уровня в состояние выключенно не более 28 нс
15 Время выборки разрешения считывания из состояния выключенно в состояние высокого (низкого) уровня не более 30 нс


Зарубежные аналоги

SN74172N



Литература

Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 2./А. В. Нефедов. - М.:ИП РадиоСофт, 1998г. - 640с.:ил.

Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7
