Дифференциальные быстродействующие операционные усилители К544УД2(А-Г), КР544УД2(А-Г)

Навигатор: QRZ.RU > Радиолюбительская справочники > Справочник по отечественным микросхемам

Корпус К544УД2
Корпус КР544УД2
Условное графическое обозначение ИМС К544УД2, КР544УД2
Схема балансировки К544УД2, КР544УД2.
Схемы коррекции К544УД2, КР544УД2.
Электрические параметры
Предельно допустимые режимы эксплуатации
Рекомендации по применению
Зарубежные аналоги
Литература


     Микросхемы представляют собой операционные дифференциальные усилители с высоким входным сопротивлением и повышенным быстродействием по сравнению с К544УД1. Применяются при создании видеоусилителей, импульсных усилителей, усилителей фотоприемников, генераторов высокочастотных колебаний. Могут использоваться вместо ОУ КР574УД1, КР574УД3, КР140УД11.

    Электрическая схема ИС содержит входной дифференциальный каскад на полевых транзисторах с p-n переходом, промежуточный дифференциальный каскад на p-n-p транзисторах, однотактные согласующие повторители и выходной двухтактный повторитель напряжения. Частотная коррекция осуществляется внутренним интегрирующим конденсатором и резистором. Внутренние элементы частотной коррекции обеспечивают стабильность в различных режимах обратной связи, в том числе при полной отрицательной обратной связи в повторителе напряжения. Для расширения возможностей применения К544УД2, КР544УД2 один из выводов цепи коррекции внутри ИС не подключен, а соединен с выводом 8. Включение коррекции происходит при внешнем замыкании выводов 1 и 8. Если выводы 1 и 8 не соеденены между собой, то цепь коррекции отключена. При этом ИС имеет наибольшее значение скорости нарастания входного напряжения (100 В/мкс) и произведения усиления на полосу пропускания (200 МГц на уровне усиления 100). Такой режим обеспечивает стабильность и применяется, когда коэффициент обратной связи Kooc less or equally 0,05. При глубокой отрицательной связи, когда 1more or equally Kooc less or equally 0,05, применяется режим полного включения обратной коррекции, осуществляемый замыканием между собой выводов 1 и 8. Возможен режим частичного включения коррекции с использованием внешнего конденсатора, подключаемого между выводами 1 и 8 и ослабляющего действие внутренних элементов. Токой режим применяется вместо полной коррекции для повышения широкополосности и скорости нарастания входного напряжения ИС.

    Содержит 69 интегральных элемента. Корпус типа 301.8-2, масса не более 2г и 2101.8-1, масса не более 1г.



Корпус К544УД2

301.8-2 package view



















Корпус КР544УД2

2101.8-1 package

Условное графическое обозначение

Условное графическое обозначение

1 - баланс, коррекция; 2 - вход инвертирующий; 3 - вход неинвертирующий; 4 - напряжение питания (-Uп1);
5 - баланс; 6 - выход; 7 - напряжение питания (Uп2); 8 - коррекция;

Схема балансировки напряжения смещения К544УД2, КР544УД2

схема балансировки

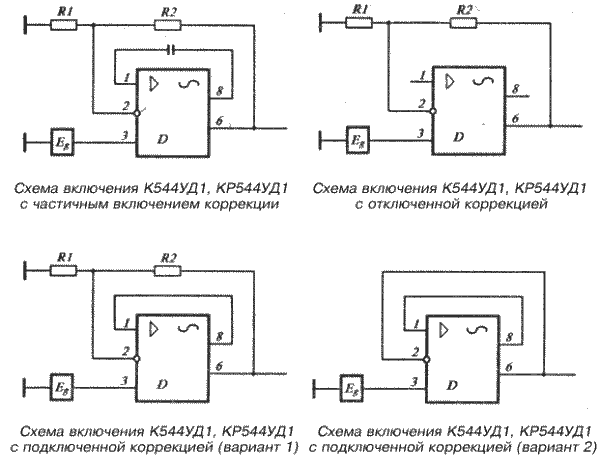

Схемы коррекции

схема балансировки

Электрические параметры

1 Номинальное напряжение питания plus minus 15 Вplus minus 10 %
2 Максимальное выходное напряжение
при Uп= plus minus 15 В
more or equally plus minus 10 В
3 Напряжение смещения нуля при Uп= plus minus 15 В, Uвых= plus minus 0,02 В.
    К544УД2А, КР544УД2А
    К544УД2Б,В, КР544УД2Б,В
    К544УД2Г, КР544УД2Г

less or equally 30 мВ
less or equally 50 мВ
less or equally 10 мВ
4 Средний входной ток при Uп= plus minus 15 В, Uвых= plus minus 0,02 В.
    К544УД2А, КР544УД2А,Г
    К544УД2Б, КР544УД2Б
    К544УД2В, КР544УД2В

less or equally 0,1 нА
less or equally 0,5 нА
less or equally 1 нА
5 Разность входных токов при Uп= plus minus 15 В, Uвых= plus minus 0,02 В.
    К544УД2А, КР544УД2А,Г
    К544УД2Б, КР544УД2Б
    К544УД2В, КР544УД2В

less or equally 0,1 нА
less or equally 0,5 нА
less or equally 1 нА
6 Ток потребления при Uп= plus minus 15 В, Uвых= plus minus 0,02 В.
less or equally 7 мА
7 Коэффициент усиления напряжения при Uп= plus minus 15 В, Uвых= plus minus 4 В, Rн=2 кОм
    К544УД2А,В, КР544УД2А,В,Г
    К544УД2Б, КР544УД2Б

more or equally 20000
more or equally 10000
8 Коэффициент ослабления синфазных входных напряжений
при Uп= plus minus 15 В, Uвых= plus minus 0,02 В, Uвх= plus minus 5 В
more or equally 70 дБ
9 Коэффициент влияния нестабильности источников питания
на напряжение смещения нуля при Uп= plus minus 15 В, Uвых= plus minus 0,02 В.

less or equally 300 мкВ/В
10 Средний температурный дрейф напряжения смещения нуля
при Uп= plus minus 15 В, Uвых= plus minus 0,02 В.
    К544УД2А, КР544УД2А
    К544УД1Б,В, КР544УД2Б,В
    КР544УД1Г


less or equally 50 мкВ/ ° C
less or equally 100 мкВ/ ° C
less or equally 30 мкВ/ ° C
11 Частота единичного усиления при Uп= plus minus 15 В, Uвых= plus minus 0,02 В more or equally 15 МГц
12 Максимальная скорость нарастания выходного напряжения
при Uп= plus minus 15 В, Uвых=-10 В, Uвх=-10 В
    К544УД1А,Б, КР544УД1А,Б,Г
    К544УД1В, КР544УД1В


more or equally 20 В/мкс
more or equally 10 В/мкс
13 Входное сопротивление more or equally 1 · 1011 Ом


Предельно допустимые режимы эксплуатации

1 Напряжение источников питания Uп1, Uп2
    в предельном режиме
plus minus (13,5...16,5) В
plus minus (5...16,6) В
2 Входные синфазные напряжения
    в предельном режиме
plus minus 10 В
plus minus 12 В
3 Максимальная рассеиваемая мощность
    в предельном режиме
less or equally 260 мВт
less or equally 280 мВт
4 Сопротивление нагрузки
    в предельном режиме
more or equally 2 кОм
more or equally 1 кОм
5 Емкость нагрузки less or equally 500 пФ
5 Температура окружающей среды -45...+70 ° C


Рекомендации по применению

ИС сохраняет параметры в пределах норм ТУ после однократного замыкания по выходу,не более 1 с. Допустимое значение статического потенциала 200 В.Допускается при настройке или эксплуатации аппаратуры отсутствие напряжения питания при условии, что значение входных напряжений не превышает |5| В. Корпус ИС находится под отрицательным потенциалом, поэтому не рекомендуется заземлять корпус и подавать на него напряжение. Максимальная температура пайки микросхем (235 plus minus 5) ° C, расстояние от корпуса до места пайки не менее 1 мм, продолжительность пайки не более 4 с.При проведении монтажных операций допускается не более двух перепаек микросхем.

Зарубежные аналоги

CA3130, LF357



Литература

Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 2./А. В. Нефедов. - М.:ИП РадиоСофт, 1999г. - 640с.:ил.
