К548УН2 - низкочастотный малошумящий усилитель, предназначенный для применения в миниатюрных слуховых аппаратах.
Навигатор: QRZ.RU > Радиолюбительская справочники > Справочник по отечественным микросхемам |
Функциональная схема К548УН2
Схема применения
Электрические параметры
Предельно допустимые режимы эксплуатации
Зарубежные аналоги
Литература
Микросхема представляет собой низкочастотный малошумящий усилитель, предназначенный для применения в миниатюрных слуховых аппаратах. В состав ИС входят малошумящий предусилитель, выходной усилитель и цепь АРУ. Имеется возможность введения регулировки тембра. Корпус типа 4151.12-1, масса не более 1 г.

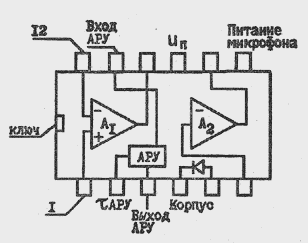

Функциональная схема К548УН2![]() |
1 - вход неинвертирующий ; 2 - время установки АРУ; 3 - выход АРУ; 4 - корпус (катод диода); 5 - анод диода; 6 - вход выходного усилителя; 7 - напряжение питания микрофона; 8 - выход; 9 - напряжение питания; 10 - выход предусилителя; 11 - вход АРУ; 12 - вход инвертирующий; |
Схема применения
![схема применения](img/un2-2.gif)
Электрические параметры
1 | Номинальное напряжение питания | 1,2 В + 10 % |
2 | Максимальное выходное напряжение при Kr=7%, Rн=1 кОм | 0,25 В |
3 | Напряжение шумов приведенное ко входу при f=100...1000 Гц | не более 1,5 мкВ |
4 | Ток потребления | не более 1,2 мА |
5 | Глубина регулировки АРУ при Uвх2/Uвх1=20 дБ, f=1 кГц | не менее 14 дБ |
6 | Верхняя граничная частота | 8 кГц |
7 | Входное сопротивление | 24 кОм |
8 | Коэффициент усиления при Rн=1 кОм | не менее 2000 |
Предельно допустимые режимы эксплуатации
1 | Напряжение питания (кратковременное) | 2 В |
2 | Входное напряжение | 0,1 В |
3 | Сопротивление нагрузки | 400 Ом |
4 | Температура окружающей среды | -60...+85 °C |
Зарубежные аналоги
LC503
Литература
Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 2./А. В. Нефедов. - М.:ИП РадиоСофт, 1999г. - 640с.:ил.
