Что такое "медленный телеграф" ?

Что такое "медленный телеграф" (QRSS)?


Навигатор: QRZ.RU > Начинающим радиолюбителям > Что такое "медленный телеграф" ?
перевод: А. Анкудинов UA3VVM ua3vvm [at] mail.ru




QRSS

QRSS - вид работы на любительских диапазонах, который является производным от обычного телеграфирования. Расширение Q - кода (QRS), говорящее корреспонденту с снижении скорости передачи. QRSS представляет собой крайне медленную скорость передачи и приема сообщений, в результате чего прием на слух становится практически невозможным, поэтому для регистрации сигналов используется специальное программное обеспечение работающее со звуковой картой персонального компьютера. Прием такого телеграфа становится "визуальным", поскольку все сигналы отображаются на дисплее компьютера. Получающийся выигрыш в том, что можно принимать несколько станций одновременно с крайне низкими мощностями передачи. Недостаток - в очень большой длительности радиообмена. Так как длительность отделных элементов кода Морзе может достигать 1 минуты и более. Стандартной же в настоящий момент является длительность 3 секунды.

Радиолюбители использующие технику QRSS, могут проводить очень удаленные трансатлантические радиосвязи, вести прием сигналов VLF маяков (VLF - очень низкая частота) на больших расстояниях.

Как проводится радиосвязь QRSS

Технически это выглядит так. Звуковой сигнал с выхода однополосного приемника подается через разъем на вход звуковой карты ПК. Затем загружается программное обеспечение, позволяющее визуально наблюдать на экране компьютера за низкочастотным спектром. Огромный класс этих программ носит название программных многоканальных анализаторов спектра (MCSA). На экране сигнал передачи выглядит в виде черточек различной длины, самые короткие представляют - точки, самые длинные - тире. Скорость прорисовки сигнала передачи зависит от выбранного режима, и напомню, что стандартом для радиосвязей без договоренности является длина точечного элемента в 3 сек. . Компьютерная программа эффективно обрабатывая поступающие сигналы, выделяет узкополосные сигналы на фоне помех и шумов. Значительно улучшая распознавание слабого сигнала корреспондента.

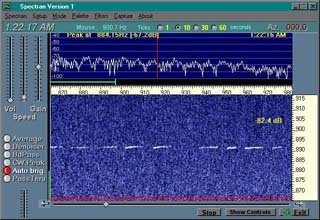

Рисунок выше показывает визуальный сигнал передачи знаков "0" и "С" от WOCH. Экран программы Spectran показывает этот позывной на приемной стороне - AA4XX, переданный 2 марта 2002 года. Использовался режим QRSS 30 (длина точки 30 сек), WOCH для этого теста использовал передатчик на диапазон 10 МГц с выходной мощностью 1 милливатт!

Немного о практике проведения QRSS/DFCW QSO . Если знать некоторые параметры настройки, то проводить подобные радиосвязи несложно!

  • Для радиосвязей QRSS/DFCW в настоящее время используется диапазон 137600 - 137800 Гц, но наибольшая активность радиолюбителей наблюдается в участке 137700 и 137750 Гц.
  • Вы должны иметь приемник и передатчик с параметрами стабильности частоты как минимум в 5 Гц, а лучше не хуже 1 Гц.
  • Обычное QSO здесь укорачивается, например CQ G3XXX K вместо CQ CQ CQ G3XXX G3XXX G3XXX PSE K
  • Передача рапорта производится по ТМО системе (подобно лунным радиосвязям)
    Т - след сигнала недостаточен для проведения QSO
    М - сигнал слабый, но QSO провести можно
    О - след сигнала хороший
  • Рекомендуется режим длительности точки 3 сек., если ожидается прием очень слабого сигнала, то можно установить режим 5 сек.
  • Если в течении QSO выясняется, что ранее станции уже проводили успешную радиосвязь, то передача позывного может быть сокращена до передачи суффиксов.
  • Если вы видите окончание радиосвязи одной из станций и хотите провести с ней QSO , вы можете начать вызов этой станции еще до окончания ее передачи, но с небольшим сдвигом частоты передачи.
  • При ответном вызове не рекомендуется звать точно на частоте передачи другой станции, для уменьшения помех в случае присутствия нескольких ожидающих станций.
  • Обязанность передачи с медленной скоростью лимитирует длительность обмена позывными сигналами и рапортами, так как внезапное появление мощной помехи может свести на нет весь радиообмен.
  • Желателен слуховой контроль эфира, так как при улучшении условий прохождения, можно будет провести обычное телеграфное QSO .

Базовое QSO может выглядеть следующим образом:

  • CQ ON7YD K
  • ON7YD G3XDV K
  • G3XDV YD OOO K
  • YD XDV OOO K
  • XDV YD TU 73 K
  • YD XDV GL 73 SK

Если используется режим длительности точки 30 сек, то QSO еще более укорачивается:

  • CQ G3AQC K
  • G3AQC VA3LK K
  • VA3LK AQC OO K
  • AQC LK OO K
  • LK AQC SK

Пример оценки сигналов

Интенсивность сигнала Примечания
-100dBu / -91dBm хороший слуховой CW (S6)
-110dBu / -101dBm CW сигнал на уровне шумов приемника (S4), слуховой прием возможен
-115dBu / -106dBm предел слухового CW, слуховой прием невозможен
-125dBu / -116dBm очень хороший QRSS сигнал ('O' рапорт)
-130dBu / -121dBm хорошо читаемый QRSS сигнал ('M' рапорт)
-135dBu / -126dBm определяется только наличие QRSS сигнала ('T' рапорт)
-140dBu / -131dBm сигнал визуально не определяется

Так выглядят на дисплее слабые сигналы

Длина
точки Пример экрана

Измер. уровень (vs. 6WPM)

Теорет. уровень (vs. 6WPM)

0.2сек.
6WPM

0dB

0dB

3 сек. -10dB -11.8dB
10 сек. -15dB -17dB
30 сек. -19dB -21.8dB
60 сек. -23dB -24.8dB

Программное обеспечение

Существуют программы для приема QRSS/DFCW сигналов, работающие со звуковой картой компьютера, программы - формирующие сигнал передачи. По ссылкам указанным ниже можно ознакомится как с теми, так и с другими.

Прием

Передача

QRS - - - http://www.lwca.org/library/software/qrs/qrs2.htm

Кроме того несколько интересных ссылок на ресурсы, посвященные технике приема на диапазоне 136 кГц приводятся на сайте www.ussc.com . Ниже приводится полный список с описанием:

  • "ON7YD Extreme Narrow Bandwidth Page " - Имеет много интересной информации по QRSS и другим узкополосным режимам приема и передачи сигналов
  • "VK2ZTO Experimentation Web Pages" - Содержит интересные дискуссии на тему "медленной коммуникации", аппаратура на низкие и очень низкие частоты (ДВ и СДВ).
  • Using your computer to ambush unsuspecting NDBs - Краткое описание, как Spectran может быть использован для приема сигналов NDBs.
  • The "CT" MedFER beacon - A PIC -Based PSK31 MedFER маяк
  • The "CT" LowFER Beacon Archive - Фото/информация по "CT" LowFER маякам с 1980 года. (Включая QSL и образцы звуковых сигналов от некоторых маяков.)
  • A Line-Synchronous noise blanker for VLF/LF/MF use - Схема разделения сигналов с низким уровнем интермодуляционных искажений.
  • The Longwave Club of America: "The World of Radio Below 500 KHz" - Все виды MedFER эскпериментов.
  • The AMRAD LF Project - AMRAD (Amateur Radio Research and Development Corporation) проведение эскпериментов на низких частотах
  • The KA2QPG Longwave Page - Базы данных, файлы и архивы относящиеся к экспериментам в диапазонах длинных и средних волн.
  • K0LR's Page: - Посвящен эспериментам на низких частотах с использованием самодельной аппаратуры (включая BPSK и ссылки на другие интернет-ресурсы.)
  • The K3PGP Experimenter's Corner - Статьи и ссылки обо всем "От экспериментов на очень низких частотах до экспериментов со светом".
  • www.ussc.com/~turner/qrss1.html - Один из источников по QRSS для данной статьи, размещенной на www.w0ch.com

Прим. пер.

LowFER - Low F requency E xperimental R adio (Экспериментальное радио на длинных волнах)
MedFER - M ediumwave F requency E xperimental R adio (Экспериментальное радио на средних волнах)
" CT " - В данном контексте позывной сигнал
PIC - Микроконтроллер
NDBs - N on D irectional B eacons (Автоматические маяки воздушной/морской навигации)

Источник:

1. What is QRSS
2. Extreme narrow bandwidth techniques

Наверх
