Справочник по стандартным цифровым ТТЛ микросхемам

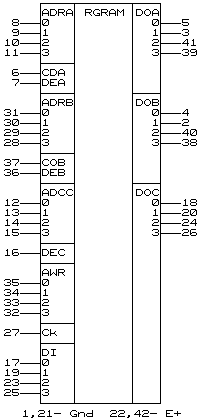

ИР39 = (б/а) - регистр общего назначения с многоканальным доступом


  общий
  2-5  выходы информации каналов
CDA  вход управления канала
-DEA вход "Выход канала разрешается"
-DEC 8-15 входы адреса чтения каналов
  16  вход "Выход канала разрешается"
  17,19 входы информационных данных
  18,20 выходы информации каналов
  21  общий
  22  питание
  23,25 входы информационных данных
  24,26 выходы информации каналов
Ck  27  вход тактовый
  28-31 входы адреса чтения каналов
  32-35 входы адреса записи
-DEB 36  вход "Выход канала разрешается"
COB  37  вход управления канала
  38-41 выходы информации каналов
  42  питание


ВХОДЫ
ВЫХОДЫ
-DEA
-DEB
-DEC
DOA
DOB
DOC
X
X
X
X
Z
Z
Z
Z

 H -высокий уровень напряжения
L -низкий уровень напряжения
X -любой уровень напряжения (L или H)
Z -состояние высокого импеданса

    Параметры  ИР39
Выходной ток лог. 0, мА      8
Выходной ток лог. 1, мА      1
Входной ток лог. 0, мА    0.4
Входной ток лог. 1, мкА     40
Выходное напряжение лог.0, В  -0.5
Выходное напряжение лог.1, В 2.4-
Ток потребления, мА   -200
Задержки распространения, нс   -60

 Предыдущая страница
Первая страница
Начало
Следующая страница
Козак Виктор Романович, Новосибирск, 5-мар-2004г.
