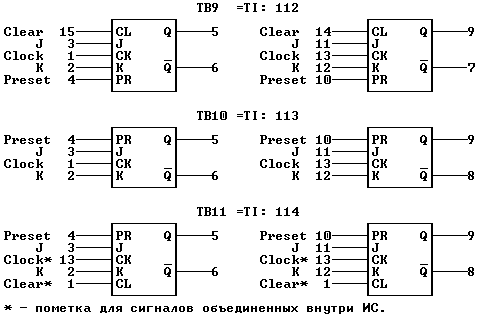

ТВ9 = (112) - сдвоенный J-K триггер со сбросом и предустановкой
ТВ10 = (113) - сдвоенный J-K триггер с предустановкой
ТВ11 = (114) - сдвоенный J-K триггер с предустановкой, общим сбросом и тактированием




Preset Clear Clock J K  Q -Q
  L   H   X X X  H  L
  H   L   X X X  L  H
  L   L   X X X  H*  H*
  H   H  ~\_ L L  Q0 -Q0
  H   H  ~\_ H L  H  L
  H   H  ~\_ L H  L  H
  H   H  ~\_ H H -Q0  Q0
  H   H   H X X  Q0 -Q0
H* - неустойчивое состояние

Параметры
54LS/74LS
(533,555)
54S/74S
530,531
Вх.ток лог.0 (для входов J, K), мА    0.4      2
Вх.ток лог.0 (для входов Clear),[ТВ9] мА    0.8      7
Вх.ток лог.0 (для входов Clear),[ТВ11] мА    1.6     14
Вх.ток лог.0 (для входов Preset), мА    0.8      7
Вх.ток лог.0 (для вх. Clock),[ТВ9,ТВ10] мА    0.8      4
Вх.ток лог.0 (для вх. Clock),[ТВ11] мА    1.6      8
Вх.ток лог.1 (для входов J, K), мкА     20     50
Вх.ток лог.1 (для входов Clear),[ТВ9] мкА     60    100
Вх.ток лог.1 (для входов Clear),[ТВ11] мкА    120    200
Вх.ток лог.1 (для вх. Clock),[ТВ9,ТВ10] мкА     80    100
Вх.ток лог.1 (для вх. Clock),[ТВ11] мкА    160    200
Ток потребления, мА   -4-6 -30-50
Задержки распространения, нс
От "Cl" или "Pr" Q= H-->L  -15-20 -5 - 7
От "Cl" или "Pr" Q= L-->H  -15-20 -4 - 7
От входа "Clock" Q= L-->H  -15-20 -4 - 7
От входа "Clock" Q= H-->L  -15-20 -5 - 7
Максимальная тактовая частота, МГц   30-45- 80-125-
Ширина импульса "Clock" (H)   20-  6-
Ширина импульса "Clock" (L)   6.5-
Ширина импульса "Clear", "Preset" (L)   25-  8-
Время предустановки данных до ~\_   20-  3-
Время удержания данных после ~\_    0-  0-

Параметры
54F/74F
(1531)
74ALS
(1533)
74AS
(1530)
Вх.ток лог.0 (для входов J, K), мА    0.6     0.2    1
Вх.ток лог.0 (для входов Clear),[ТВ9] мА      3     0.4  5.5
Вх.ток лог.0 (для входов Clear),[ТВ11] мА      3     0.4 11.5
Вх.ток лог.0 (для входов Preset), мА      3     0.4  5.5
Вх.ток лог.0 (для вх. Clock),[ТВ9,ТВ10] мА    2.4     0.2    5
Вх.ток лог.0 (для вх. Clock),[ТВ11] мА    2.4     0.2 10.5
Вх.ток лог.1 (для входов J, K), мкА     20      20   20
Вх.ток лог.1 (для входов Clear),[ТВ9] мкА     20      40  100
Вх.ток лог.1 (для входов Clear),[ТВ11] мкА     20      40  200
Вх.ток лог.1 (для вх. Clock),[ТВ9,ТВ10] мкА     20      20  100
Вх.ток лог.1 (для вх. Clock),[ТВ11] мкА     20      20  200
Ток потребления, мА -12-19 -2.5-4.5  -38-
Задержки распространения, нс
От "Cl" или "Pr" Q= H-->L    -7.0     -15   -3
От "Cl" или "Pr" Q= L-->H    -7.7     -18   -4
От входа "Clock" Q= L-->H    -7.7     -15   -3
От входа "Clock" Q= H-->L    -7.7     -19   -4
Максимальная тактовая частота, МГц 100-   30- -175-
Ширина импульса "Clock" (H,L)   5- 16.5-
Ширина импульса "Clear", "Preset" (L)   5-   10-
Время предустановки данных до ~\_   3-   22-
Время удержания данных после ~\_   0-    0-

 Предыдущая страница
Первая страница
Начало
Следующая страница
Козак Виктор Романович, Новосибирск, 30-янв-2005г.
email: kozak (at) inp.nsk.su
