Справочник по стандартным цифровым ТТЛ микросхемам

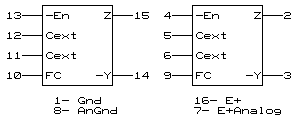

ГГ2 = (626) - 2 генератора управляемых напряжением

-En - разрешение выхода
FC - управление частотой
Cext- подключение внешней емкости
Gnd - общий цифровой части
AnGnd - общий высокочастотной части
E+ питание цифровой части
E+Analog питание высокочастотной части

    Схема содержит 2 независимых генератора, управляемых напряжением (ГУНа) на кристалле. Выходная частота каждого ГУНа устанавливается единственным внешним компонентом, кварцем или емкостью, в сочетании с входом, чувствительными к напряжению: "управление частотой" (Frequency control). Этот вход может быть использован для изменения частоты.
    Если "Enable" =L, то выходы разрешены, если "Enable"=H, то выход -Y=H, а выход Z=Z (третье состояние).
    Внутренняя схема синхронизации делает так, чтобы первый же выходной импульс не укорачивался и не удлиннялся. Т.о. скважность выходных импульсов =2.

 Параметры    54LS/74LS
   (533,555)
Выходной ток лог. 1 (макс.)      1.2 мА
Выходной ток лог. 0 (макс.)    12/24 мА
Выходная частота (мин. )        1 Гц
Выходная частота (макс.)       20 МГц
Входной ток лог. 0 для входа "En"      0.8 мА
Входной ток для входа "FC"
при U=1 В  -10- 50 мкА
при U=5 В  -50-250 мкА
Выходной ток короткого замыкания   40-225 мА
Ток потребления (по выводам 7 и 16 суммарно и при запрещенном выходе)  -35-55 мА
Выходная частота (управляемая емкостью при C=50 пФ)
U(Freq)=5 В  7-9.5-12 МГц
U(Freq)=0 В 0.9-1.2-1.5 МГц
