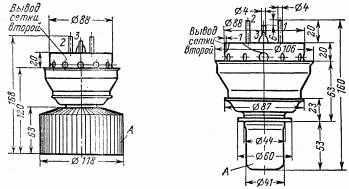

Лампа ГУ-27

ГУ-27А, ГУ-27Б-1

       Мощные генераторные тетроды для работы в качестве генератора и усилителя высокочастотных колебаний на частотах до 110 МГц.
     Оформление - металлостеклянное.
     Рабочее положение - вертикальное, анодом вниз.
     Охлаждение - принудительное:
     ГУ-27А: анода - водяное не менее 8 л/мин; ножки - воздушное не менее 20м3/ч, баллона и спаев - воздушное не менее 20 м3/ч;
     ГУ-27Б-1: анода воздушное не менее 170 м3/ч, ножки - воздушное не менее 20 м3/ч, баллона и мест спая металла со стеклом - воздушное не менее 20 м3/ч.

Масса ГУ-27А 1 кг, ГУ-27Б-1 2,5 кг.

Основные параметры
при Uн=7,5 В, Uа=3 кВ, Uc2=1 кВ, Uc1=-20 В

Ток накала 24,5 ±  2,5  А
Ток анода 275 ± 85  мА
Ток анода (при Uc1= -75 В)  £ 22  мА
Ток 1-й сетки обратный  £ 15  мкА
Ток 2-й сетки  £ 20  мкА
Ток эмиссии катода (при Ua=800 В) ³ 5  А
Колебательная мощность (при Uc1=300 В)  ³ 1 (0,9 для ГУ-27Б-1) кВт
Крутизна характеристики 7 ± 2 мА/В
Коэффициент усиления (при  Ua=2 кВ)  17 ± 3
Междуэлектродные емкости, пФ:
     входная £25
     выходная £17
     проходная  £ 0,21
Долговечность средняя ³ 2000 ч


Предельные эксплуатационные данные

Напряжение накала  7,5 - 7,8 В
Напряжение анода  3,5 кВ
Напряжение анода при анодной модуляции 3 кВ
Напряжение 2-й сетки при анодной модуляции 0,9 кВ
Напряжение 2-й сетки 1 кВ
Ток накала пусковой 40 А
Мощность, рассеиваемая анодом 2 кВт
Мощность, рассеиваемая 2-й сеткой 150 Вт
Мощность, рассеиваемая 1-й сеткой 40 Вт
Рабочая частота 110 МГц
Температура стекла баллона ножки и мест спая стекла с металлом   150 С
Интервал рабочих температур окружающей среды (для ГУ-27А) от +5 до +70 С
Интервал рабочих температур окружающей среды (для ГУ-27Б-1) от -60 до +70 С
