ГУ-53А, ГУ-53Б

        Мощный генераторный тетрод для работы в качестве усилителя высокочастотных колебаний в режиме однополосного усиления на частотах до 75 МГц.
     Оформление - металлокерамическое.
     Рабочее положение - вертикальное, анодом вниз.
     Охлаждение - принудительное:
     ГУ-53А: анода - водяное не менее 100 л/мин, ножки - воздушное не менее 250 м3/ч, колбы - воздушное не менее 250 м3/ч;
     ГУ-53Б: анода - воздушное не менее 1650 м3/ч, ножки - воздушное не менее 250 м3/ч, колбы - воздушное не менее 250 м3/ч.

Масса ГУ-53А 17 кг, ГУ-53Б 33 кг.





Основные параметры
при Uн=14 В, Uа=1,4 кВ, Uc2=1 кВ, Iа=7 А

Ток накала

245 ± 15 А

Ток анода (при Uс1=0 В)

³ 16 А

Ток 2-й сетки (при Uа=1,1 кВ)

£ 1,3 А

Ток эмиссии катода (при Uа=Uc1=Uc2=400 В)

³ 55 А

Ток 1-й сетки обратный (при Uа=3 кВ, Uс2= 1,5 кВ)

£ 150 мкА

Крутизна характеристики 125 ± 15  мА/В
Напряжение 1-й сетки, запирающее отрицательное
(при Uа=10 кВ, Uc2=1,5 кВ, Iа=0,5 А)
£ 350 В
Коэффициент усиления 1-й сетки относительно 2-й сетки 8,5 ± 1,5
Выходная мощность (на частоте 60 МГц):
     при Uа=12 кВ ³ 80 кВт
     при Uа=10 кВ ³ 50 кВт
Междуэлектродные емкости для схемы с общим катодом, пФ:
     сетка - катод £ 410
     анод - катод £ 75
     сетка - анод £ 5
Междуэлектродные емкости для схемы с общей сеткой, пФ:
     сетка - катод £ 170
     анод - катод £ 0,9
     сетка - анод £ 0,9
Долговечность средняя ³ 1000 ч


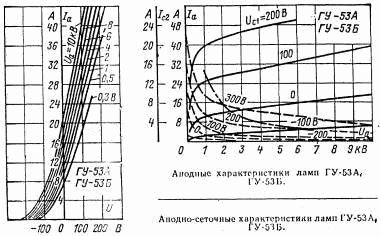

Предельные эксплуатационные данные

Напряжение накала   13 - 14,5 В
Напряжение анода 12 кВ
Напряжение 2-й сетки 1,8 кВ
Ток накала пусковой 360  А
Мощность, рассеиваемая анодом 50 кВт
Мощность, рассеиваемая 2-й сеткой 1,8 кВт
Рабочая частота 70 МГц
Температура керамики и спаев керамики с металлом  150 С
Температура анода ГУ-53Б 250 С
Интервал рабочих температур окружающей среды ГУ-53А от +5 до +70 С
Интервал рабочих температур окружающей среды ГУ-53Б от -60 до +70 С
