Лампа ГУ-75

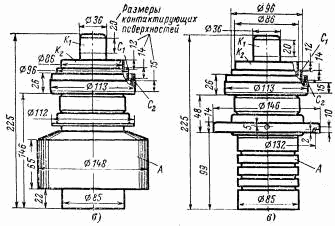

ГУ-75А, ГУ-75Б, ГУ-75П

       Генераторный тетрод для усиления однополосного сигнала.
     Оформление - металлокерамическое, с наружным медным анодом.
     Охлаждение - принудительное:
     ГУ-75А: анода - водяное 15 л/мин, ножки и баллона - воздушное 100м3/ч;
     ГУ-75Б: анода - воздушное 415 м3/ч;
     ГУ-75П: анода - испарительное.

Масса: ГУ-75А 5 кг, ГУ-75Б 7 кг, ГУ-75П 5,5 кг.





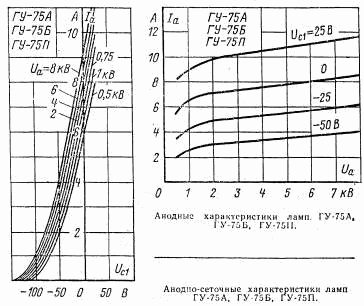

Основные параметры
при Uн=6,3 В, Uа=8 кВ, Uc2=0,9 В

Ток накала

120  ± 15 А

Сопротивление ненакаленного анода

0,004 Ом

Напряжение смещения отрицательное (при Uа=5 кВ, Iа=0,75 В) 105  ± 15 В
Напряжение запирания 1-й отрицательное (при Uа=5 кВ, Iа=0,1 А) £ 180 В
Ток 2-й сетки (при Uа=1 кВ, Uс2=0,75 кВ, Iа=1 А)

£ 0,8 А

Ток эмиссии катода (при Uа=0,35 кВ)

³ 25 А

Ток термоэлектронной эмиссии 1-й сетки

£ 50 мкА

Крутизна характеристики 62  ± 10 мА/В
Коэффициент усиления 1-й сетки относительно 2-й сетки
(при Uа=1 кВ, Uс=0,75 кВ)
9,5  ± 2,5
Типовая колебательная мощность на частоте 75 МГц

³ 16 (10 для ГУ-75Б) кВт

Колебательная мощность в режиме усиления однополосного сигнала (пиковое значение) на частоте 30 МГц.

³ 6 кВт

Междуэлектродные емкости, пФ:  с ОК с ОС
     входная £ 220 £ 100
     выходная £ 25 £ 25
     проходная £ 0,4 £ 0,05
Долговечность ³ 1000 ч


Предельные эксплуатационные данные

Напряжение накала   6 - 6,6 В
Ток накала пусковой 210 А
Напряжение анода 8 кВ
Напряжение 2-й сетки 1,2 кВ
Напряжение 1-й сетки отрицательное (мгновенное значение) 300 В
Мощность, рассеиваемая анодом 10 кВт
Мощность, рассеиваемая 2-й сеткой 350 Вт
Мощность, рассеиваемая 1-й сеткой 50 Вт
Рабочая частота 75 МГц
Температура ножки и спаев металла с керамикой 200 С
Интервал рабочих температур окружающей среды от -60 до +50 С
