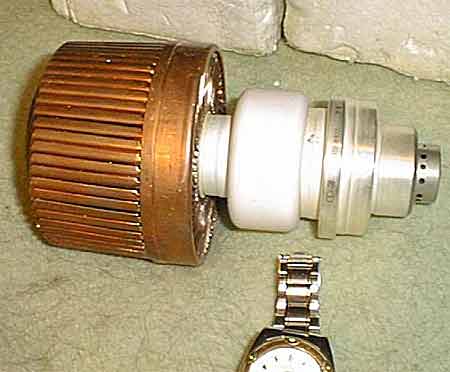

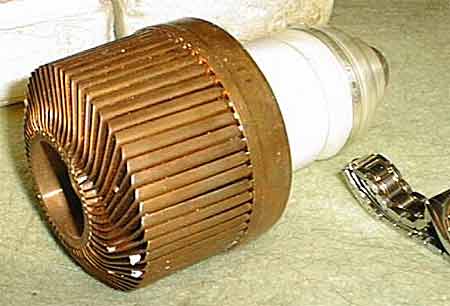

Лампа ГС-35

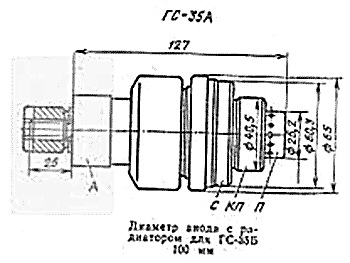

ГС-35A/ГС-35Б

  Высокочастотный триод предназначен для генерирования колебаний в автогенераторах с внешней обратной связью и усиления мощности в непрерывном режиме в схемах с общей сеткой на частотах до 1000 МГц.

Оформление — металлокерамическое. Охлаждение принудительное: для ГС-35А — водяное; для ГС-35Б — воздушное.

Масса: для ГС-35А — 850 г; для ГС-35Б — 2,8 кг.

UA1OSM: Лампа ставится безо всяких панелей, на хомуте, в катод подпирается амперными стабилитронами КС815А до тока покоя 100-150 мА,
анодное до 2,5-3 кВ. Практически не стреляет.

Основные данные:

(UH=12,6 В; Ua=2,5 кВ; la=400 мА)
Ток накала 2,95±0,3 А
Ток эмиссии катода в импульсе (при Ua=600 В) >15 А
Напряжение сетки в рабочей точке -9±3 В
Крутизна характеристики (при Uc1=1 В) 30^5° мА/В
Проницаемость (при Ua=-200 В) 1±0,2 %
Полезная мощность (на Х=60 см; la=700 мА) >800 Вт
Полезная мощность
(на Х=30 см; Ua=2,2 кВ; la=800 мА) 350 Вт
Междуэлектродные емкости:
- входная 21±3 пФ
- выходная <0,12 пФ
- проходная 4,5+_о',7 пФ
Наработка >500 ч
Предельные эксплуатационные данные:
Ток катода 1,4 А
Напряжение накала 11,9...13,3 В
Напряжение анода 3 кВ
Напряжение анода (мгновенное значение) 6 кВ
Напряжение сетки (мгновенное значение) 120 В
Напряжение сетки -400 В
Мощность, рассеиваемая анодом 2 кВт
Мощность, рассеиваемая сеткой 26 Вт
Температура анода 200°С
Температура выводов катода и сетки 120°С
