Лампа ГИ-21

ГИ-21Б, ГИ-210

       Импульсный генераторный триод для работы в качестве генератора и усилителя высокочастотных колебаний в дециметровом диапазоне в непрерывном режиме работы и в импульсном режиме при анодной модуляции.
     Оформление - металлокерамическое.
     Охлаждение:
     ГИ-21Б - принудительное воздушное 8,4 м3/ч;
     ГИ-210 - комбинированное: анода - водяное, выводов - воздушное.

Масса
ГИ-21Б 120г, ГИ-210 60 г.





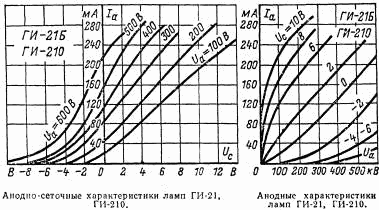

Основные параметры
при Uн=12,6 В, Uа=0,6 кВ, Iа=75 мА

Ток накала  0,88 ± 0,05 А
Ток анода (при Uс=0)  102,5 ± 27,5 мА
Ток эмиссии катода в импульсе (при Uа=Uс=120 В) ³ 5 А
Ток сетки обратный £ 10 мкА
Ток утечки между сеткой и катодом (при Uс= -200 В) £ 10 мкА
Крутизна характеристики 28,5 ± 5,5 мА/В
Проницаемость 1,15 ± 0,35 %
Колебательная мощность в режиме непрерывного генерирования:
     при l=9,5 см, Uн=10,5 В, Iа=200 мА ³ 6 Вт
     при l=18 см, Uн=10,7 В, Uа=0,8 кВ, Iа=150 мА ³ 22 Вт
Междуэлектродные емкости, пФ:
     входная 12,3 ± 1,1
     выходная 2,95 ± 0,35
     проходная  £ 0,05
Долговечность ³ 500 ч
Критерий долговечности, колебательная мощность в режиме непрерывного генерирования (при l=18 см) ³ 20 Вт


Предельные эксплуатационные данные

Напряжение накала 11,35 - 13,85 В
Напряжение анода 0,8 кВ
Напряжение анода при холодном катоде 1 кВ
Напряжение анода в импульсе (при tимп £ 5 мкс) 5 кВ
Ток анода в импульсе (при tимп  =5 мкс) 4,5 А
Ток катода (постоянная составляющая) 0,25 А
Мощность, рассеиваемая анодом ГИ-21Б 110 Вт
Мощность, рассеиваемая анодом ГИ-210 (без охлаждения) 25 Вт
Мощность, рассеиваемая сеткой 2 Вт
Сопротивление в цепи сетки 10 кОм
Длина волны (минимальная):
     в непрерывном режиме 8,5 см
     в импульсном режиме 7,5 см
Температура анода 200 С
Температура выводов катода и сетки  140 С
Интервал рабочих температур окружающей среды от -60 до +90 С
