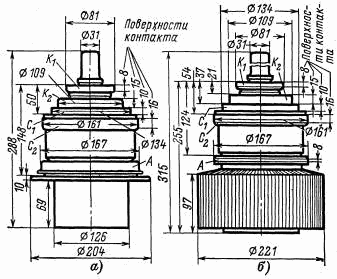

Лампа ГИ-43

ГИ-43А, ГИ-43Б

       Импульсный генераторный тетрод для генерирования и усиления высокочастотных колебаний при анодной модуляции.
     Оформление - металлокерамическое, с кольцевыми выводами катода и сеток.
     Охлаждение - воздушное, принудительное:
     ГИ-43А: анода - водяное не менее 20 л/мин, баллона и ножки - воздушное 300  м3/ч;
     ГИ-43Б: анода - воздушное 1100 м3/ч.

Масса ГИ-43А 11 кг, ГИ-43Б 22 кг.





Основные параметры
при Uн=7,5 В, Uа=3 кВ, Uс2=1кВ

Ток накала  390 ± 30 А
Сопротивление ненакаленного катода  0,003 Ом
Ток эмиссии катода в импульсе (при Uа=1 кВ) ³ 250 А
Ток 2-й сетки (при Iа=1 А)  £ 450 мА
Напряжение запирания 1-й сетки отрицательное (при Uа=10 кВ, Uс2=2 кВ,  Iа=0,1 А) £ 350 В
Крутизна характеристики (при Iа=3 и 5 А)  110 ± 20 мА/В
Коэффициент усиления 1-й сетки относительно 2-й сетки (при Uс2=1 и 1,5 кВ, Iа=3 А) 10 ± 2
Колебательная мощность в импульсе на частоте 500 МГц ГИ-43 А:
     при tимп=500 мкс ³ 500 кВт
     при tимп=1000 мкс ³ 350 кВт
     при tимп=3200 мкс ³ 200 кВт
Междуэлектродные емкости ГИ-43А, пФ:  ОбщаяСетка ОбщийКатод
     входная 125 ± 25 300 ± 50
     выходная 35 ± 8 32 ± 8
     проходная £ 0,5 £ 2
Междуэлектродные емкости ГИ-43Б, пФ:
     входная 135 ± 15 350 ± 35
     выходная 45 ± 5 43 ± 5
     проходная £ 0,5 £ 2
Долговечность ³ 1000 ч


Предельные эксплуатационные данные

Напряжение накала 7,1 - 7,9 В
Напряжение анода в импульсе 25 кВ
Напряжение 2-й сетки 2,2 кВ
Напряжение 1-й сетки отрицательное (мгновенное значение) 1,5 кВ
Мощность, рассеиваемая анодом 15 кВт
Мощность, рассеиваемая 2-й сеткой 400 Вт
Мощность, рассеиваемая 1-й сеткой 200 Вт
Ток накала пусковой 630 А
Рабочая частота 500 МГц
Скважность (минимальная) 50
Длительность импульса ГИ-43Б при колебательной мощности 250 кВт 3200 мкс
Температура анода ГИ-43Б 250 С
