Лампа ГИ-5

ГИ-5Б

       Мощный импульсный генераторный триод для генерирования высокочастотных колебаний в диапазоне частот до 200 МГц в схемах с общей сеткой в режиме самовозбуждения при импульсной анодной модуляции.

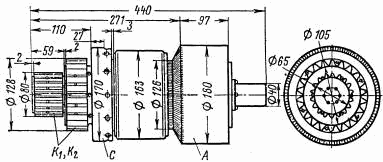

     Оформление - металлостеклянное.
     Рабочее положение - вертикальное, анодом вниз, или горизонтальное.
     Охлаждение - принудительное: анода - воздушное не менее 600 м3/ч, ножки - воздушное не менее 100 м3/ч, баллона - воздушное не менее 100 м3/ч.

Масса 12 кг.





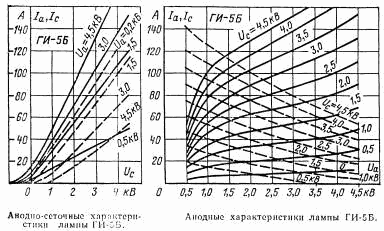

Основные параметры
при Uн=6,3 В, Uа=1 кВ, Iа=1 А

Ток накала  425 ± 40  А
Ток анода (при Uа=3 кВ) 1,15 ± 3,5  А
Ток эмиссии катода в импульсе (при Uа=Uс=4 кВ)   250 А
Ток сетки обратный (при Uс1= -300 В) £ 400 мкА
Крутизна характеристики 25 ± 5 мА/В
Коэффициент усиления 35 ± 5
Выходная мощность в импульсе
(при tимп=11 мкс, Uа=26 кВ и скважности 455)
³ 1200 кВт
Междуэлектродные емкости, пФ:
     входная £ 90
     выходная £ 35
     проходная £ 13
Долговечность ³ 600 ч


Предельные эксплуатационные данные

Напряжение накала 6 - 6,6 В
Напряжение анода в импульсе 27 кВ
Ток накала пусковой 640 А
Мощность, рассеиваемая анодом 6 кВт
Мощность, рассеиваемая сеткой 400 Вт
Скважность (минимальная) 435
Температура анода 170 С
Температура спая металла со стеклом 150 С
Интервал рабочих температур окружающей среды от -50 до +60 С
