Лампа ГИ-7

ГИ-7Б, ГИ-7БТ, ГИ-70Б, ГИ-70БТ

       Импульсный генераторный триод для генерирования и усиления высокочастотных колебаний дециметрового диапазона в непрерывном режиме работы и в импульсном при анодной модуляции.

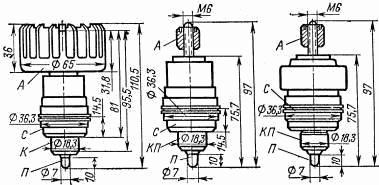

     Оформление - металлокерамическое.
     Охлаждение - принудительное:
     ГИ-7Б и ГИ-7БТ - воздушное не менее 24 м3/ч;
     ГИ-70Б и ГИ-70БТ: анода - водяное 1 л/мин, сеточного и катодного цилиндров - воздушное не менее 6 м3/ч.

Масса ГИ-7Б и ГИ-7БТ 330 г, ГИ-70Б и ГИ-70БТ 170 г.





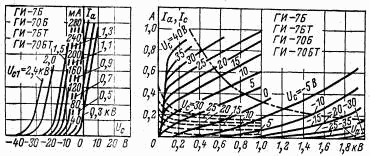

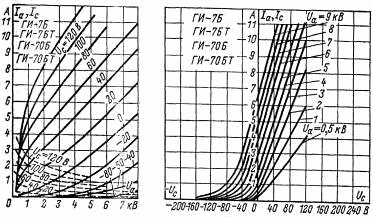

Основные параметры
при Uн=12,6 В, Uа=1,3 кВ, Uа имп=9 кВ, Iа=150 мА,
Iа имп=7,5 А, l=10 см (9,2 для ГИ-70Б,БТ), t =10мкс, скважность 1400

Ток накала  1,925 ± 0,125  А
Ток анода в начале характеристики (при Uа=1,5 кВ, Uс= -40 В) £ 5 мА
Ток сетки обратный (при Uа=1,5 кВ) £ 50
(96 для ГИ-70Б,БТ) мкА
Ток эмиссии в импульсе (при Uа=Uс=400 В)   ³ 20 А
Ток утечки сетка - катод (при Uс= -200 В)  40 - 80  А
Крутизна характеристики 23 ± 3 мА/В
Проницаемость (при изменении Uа на 200 В) 1,5 ± 0,3 %
Напряжение в рабочей точке (отрицательное) 10 ± 2,5 В
Колебательная мощность в импульсном режиме ³ 12
(11 для ГИ-70Б,БТ) Вт
Междуэлектродные емкости, пФ:
     входная 11,1 ± 1,1
     выходная 4,6 ± 0,4
     проходная 0,075 ± 0,02
Долговечность ³ 650
(500 для ГИ-70Б,БТ) ч


Предельные эксплуатационные данные

Напряжение накала 12 - 13,2 В
Напряжение анода в режиме непрерывного генерирования 2,5 кВ
Напряжение анода при холодном катоде 3 кВ
Напряжение анода (мгновенное значение) 5 кВ
Напряжение анода в импульсе 9 кВ
Напряжение сетки 80 В
Отрицательное напряжение сетки (минимальное) 400 В
Напряжение сетки в импульсе 600 В
Отрицательное напряжение сетки в импульсе (мгновенное значение) минимальное 900 В
Ток катода 0,6 А
Ток катода (мгновенная составляющая) в режиме класса В без модуляции 1,25 А
Ток анода в импульсе (постоянная составляющая) 7,5 А
Мощность, рассеиваемая анодом 350 Вт
Мощность, рассеиваемая сеткой 7 Вт
Длина волны в импульсном режиме (минимальная) 9 (11 для ГИ-70Б,БТ) см
Длительность импульса 10 мкс
Температура торца анода 200 С
Температура радиатора анода 160 С
Температура вывода катода 100 С
Температура выводов сетки 200 С
Температура внешних керамических частей 250 С
Сопротивление в цепи сетки 10 Ом
Интервал рабочих температур окружающей среды ГИ-7Б и ГИ-7БТ от -60 до +70 С
Интервал рабочих температур окружающей среды ГИ-70Б и ГИ-70БТ от 0 до +70 С
