Лампа ГМИ-22

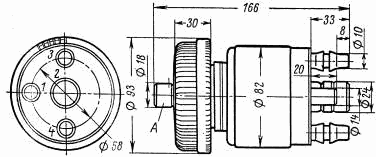

ГМИ-22Б

       Импульсный модуляторный тетрод для работы в импульсных модуляторах с накопительной емкостью в цепи анода.
     Оформление - металлостеклянное.
     Охлаждение - воздушное принудительное 100 м3/ч при температуре до 25 С.

Масса 1,8 кг.





Основные параметры
при Uн=4,3 В, Uа=2,5 кВ, Uc2=1,4 кВ, Uс1= -0,8 кВ,
Uс1имп=350 В, t=25 мкс

Ток накала  95 ± 10 А
Ток анода в импульсе   ³ 20 А
Ток анода в импульсе в импульсе (при Uн=4,1 В)   ³ 16 А
Ток 1-й сетки в импульсе £ 3 А
Ток 2-й сетки в импульсе £ 4,5 А
Напряжение запирающее отрицательное (при Uа=23 кВ, Iа=3 мА) £ 700 В
Частота посылок   ³ 80 Гц
Междуэлектродные емкости, пФ:
     входная 13 ± 5
     выходная 50 ± 20
     проходная £ 1,5
Долговечность ³ 1000 ч
Критерии долговечности:
     ток анода в импульсе ³ 16 А
     напряжение запирающее отрицательное £ 700 В


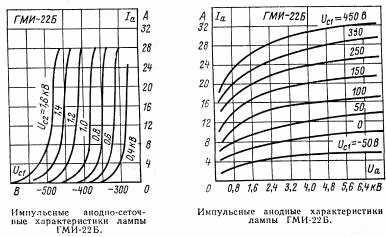

Предельные эксплуатационные данные

Напряжение накала 4,1 - 4,5 В
Напряжение анода 20 кВ
Напряжение 2-й сетки 1,4 кВ
Напряжение 1-й сетки -900 В
Напряжение 1-й сетки в импульсе (избыточное) 350 В
Ток накала пусковой 145 А
Ток катода в импульсе 30 А
Мощность, рассеиваемая анодом 250 Вт
Мощность, рассеиваемая 2-й сеткой 15 Вт
Мощность, рассеиваемая 1-й сеткой 3 Вт
Длительность импульса 1000 мкс
Температура оболочки 150 С
Накопительная емкость в цепи анода 1,25 мкФ
Интервал рабочих температур окружающей среды от -60 до +100 С
