ШЕСТЬ ПРИЕМНИКОВ НА ОДНОМ ТРАНЗИСТОРЕ



ШЕСТЬ ПРИЕМНИКОВ НА ОДНОМ ТРАНЗИСТОРЕ

Ю. ГЕОРГИЕВ, журнал "Юный техник", №4 за 1993г., с. 73-76.



Скачать всю статью в одном файле
480 кб | 2 мин 15 сек @ 33,6 кбит/сек

Быть может, обещанное в заголовке у многих вызовет сомнение. В самом деле, можно ли на одном транзисторе сделать что-либо работоспособное. Оказывается, можно и довольно многое. Вспомним выпускаемые, промышленностью "радиопилюли", предназначенные для обследования желудка человека. На одном транзисторе можно собрать "пищалку" для обучения радиолюбительскому коду, коммутатор для электронно-механических часов, игрушечный музыкальный инструмент, передатчик, фотоэкспонометр, измерительный прибор с высоким входным сопротивлением... Ну и, конечно же, разнообразные радиоприемники. О них и пойдет речь дальше.

Понятно, возможности таких радиоаппаратов скромны - они рассчитаны главным образом на прослушивание с помощью головных телефонов передач местных или не слишком удаленных станций. И если это вас удовлетворяет, вы сразу обнаружите достоинства подобных устройств - небольшие затраты средств, сил и времени на постройку, малые габариты и вес.

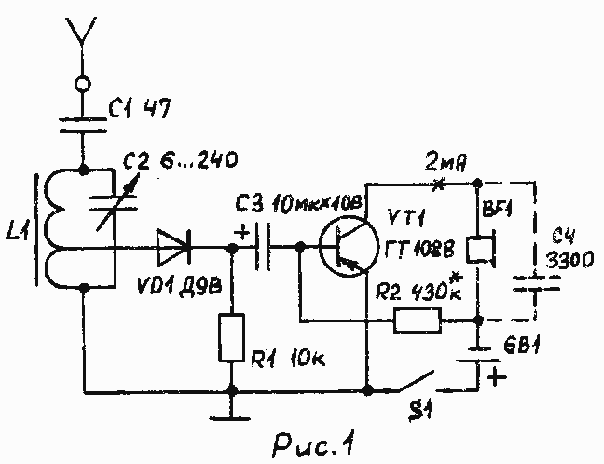

На рисунке 1 изображена простейшая радиоустановка, в которую входят колебательный контур L1С2, диодный детектор VD1, звуковой усилитель на низкочастотном транзисторе VT1 и телефон BF1. Такой приемник совместно с небольшой внешней антенной и заземлением позволит вам стать слушателем близкой мощной радиостанции. Катушка L1 размещается на ферритовом стержне круглого или прямоугольного сечения длиной около 100 мм, предназначенном для магнитных антенн.
Для диапазона длинных волн обмотка должна иметь порядка 220 витков провода ПЭЛШО 0,15-0,2; витки укладываются внавал на надетую на стержень бумажную гильзу длиной 30-35 мм. Отвод делается примерно от 50-го витка, считая от заземленного конца. Подключение детекторной цепи к части витков катушки позволяет согласовать их сопротивления и тем улучшить работу контура.
Для диапазона средних волн катушка из 75 витков такого же провода наматывается в один слой виток к витку, с отводом от 20, витков. Телефон следует взять чувствительный, высокоомный, с сопротивлением 1,5-2 килоома. Вместо указанного на схеме диода VD1 можно применить Д9, Д2 с любым буквенным индексом. Транзистор заменить любым маломощным; для структуры n-p-n понадобится поменять на обратную полярность GB1 и СЗ.
Ток покоя транзистора, близкий к обозначенному на рисунке, устанавливается путем подбора номинала резистора R2. Если местоположение радиоустановки менять не предполагается и поблизости работает только одна радиостанция, плавную настройку конденсатором можно заменить на более дешевую, фиксированную, о чем расскажем дальше.
Собрав схему, сравните ее работу с конденсатором С4 и без него. Оставьте лучший вариант. Подойдут постоянные конденсаторы КЛС, оксидный К50-6 и др.; резисторы МЛ Т, МТ до 0,5 Вт мощностью.

Схема, показанная на рисунке 2, в "эпоху" радиоламп имела огромное распространение. Это так называемый регенеративный приемник с регулируемой положительной обратной связью. Колебательный контур L2C2 здесь аналогичен описанному выше, только отвод у катушки делается от 25 витков для диапазона ДВ и от 8 витков для СВ. Высокочастотный транзистор VT1 усиливает и детектирует принятый контуром сигнал. Возросшая радиочастотная доставляющая сигнала, протекая по катушке обратной связи L1, индуцирует в контурной катушке добавочную ЭДС, что значительно повышает чувствительность и избирательность приемника. Регулируется обратная связь резистором R2. Низкочастотная составляющая коллекторного тока заставляет звучать телефон BF1. Его следует взять высокоомным. При благоприятных условиях приемник будет работать и без внешней антенны, хотя с нею результаты гораздо лучше и возможен прием даже удаленных радиостанций.
Рассмотренные нами схемы рассчитаны на питание от источника с напряжением 4,5 В, для которого подойдут батарея "Планета", три элемента 316 или четыре дисковых аккумулятора Д-0,1. При необходимости можно перейти на более низкое напряжение от двух элементов или двух-трех аккумуляторов или на повышенное до 9В (от батарейки "Корунд"). Но это потребует соответствующего подбора номиналов резисторов в базовых цепях транзисторов, чтобы сохранить указанные на схемах величины токов.

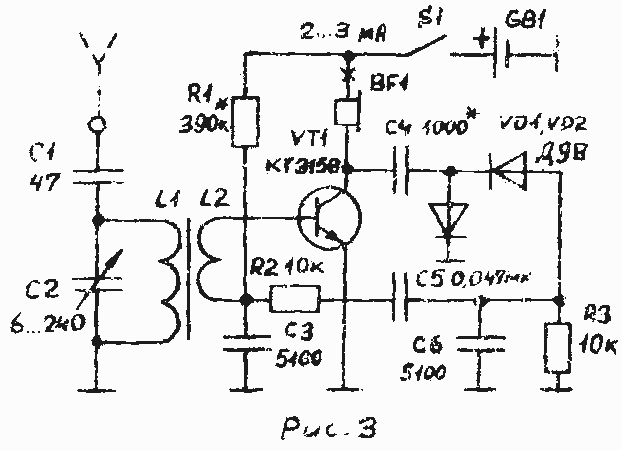

На рисунке 3 дана схема рефлексного приемника, у которого транзистор VT1 совмещает функции усиления радиочастотных и звуковых колебаний. Настраиваемый контур магнитной антенны L1С2 может быть таким же, как у предыдущего приемника, только связь его с базой транзистора обеспечивается катушкой L2. Она размещается на ферритовом стержне рядом с контурной, число ее витков порядка 25 для ДВ и 8-10 для СВ. Намотать катушку связи лучше на бумажном кольце, которое с трением передвигается вдоль стержня. Это позволит улучшить отстройку радиостанций, работающих на близких частотах.
Конечно, улучшение избирательности дается ценой некоторого снижения уровня сигналов. Интересна одна особенность схемы: телефон BFI здесь выступает в двух ролях - высокочастотного дросселя - нагрузки радиочастотного усилителя и нагрузки - звукоизлучателя в усилителе низких частот.
Принятый контуром LIC2 сигнал усиливается транзистором VT1 и поступает на детектор, собранный по схеме удвоения на диодах VD2, откуда низкочастотная составляющая возвращается по цепи C5R2L2 на базу транзистора, где усиливается и приводит в действие телефон BFI. Чтобы не возникало самовозбуждения приемника, величину емкости С4 следует подобрать по максимальной громкости неискаженной передачи. Режим транзистора по постоянному току задается резистором R1. Телефон нашей конструкции в отличие от выше рассмотренных миниатюрный, низкоомный, типа ТМ-2М или ТМ-4. Приемник может работать в интервале напряжений питания от 3 до 9 В, для чего достаточно лишь подогнать величину сопротивления R1. Собрать его можно в миниатюрном корпусе, а чтобы улучшить прием, лучше прибегнуть к внешней антенне.

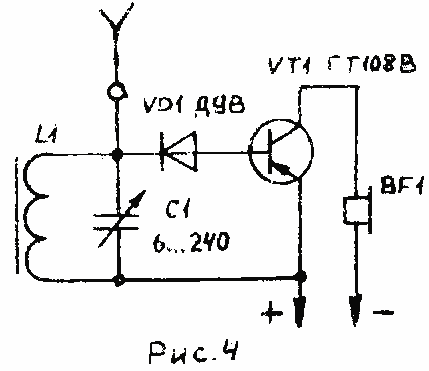

Для тех, кто подолгу проводит время на природе, имеет смысл "черпать энергию" для питания транзистора из "земных недр". На это рассчитан разработанный много лет назад простейший приемник (рис. 4), напоминающий первую схему. Рассчитан он на прослушивание расположенных неподалеку радиостанций длинноволнового диапазона. К нему желательна внешняя антенна длиной 20 м и более, с высотой подвеса 10--15 м. Телефон - ТМ-2А или ТОН-2. Катушка наматывается на бумажной гильзе, в которую вставлен отрезок антенного ферритового стержня длиной 30-50 мм. На каркас наматывают порядка 300 витков провода, ПЭВ-2-0,2. Электродами "земляной" батареи служат медная трубка ("+") и алюминиевый лист ("-") размерами с тетрадный лист. Электроды закапывают во влажный грунт на глубину порядка 1 м, на расстоянии 0,3-0,5 м один от другого. Вывод "отрицательного" электрода необходимо изолировать от земли.

Другой любительский приемник, способен, помимо радиопрограммы, извлекать бесплатную энергию от электромагнитного поля мощной радиостанции, находящейся в непосредственной близости. При большой напряженности поля возможен прием на одну внутреннюю магнитную антенну; в других случаях следует воспользоваться внешней (рис. 5). Схема приемника опять-таки имеет много общего с разобранной нами схемой первого приемника. Ее отличие - фиксированная настройка на станцию. Достигается она подбором емкости конденсатора СЗ, который должен иметь допуск не хуже 10%; подстроенный конденсатор С2 КПК-2 позволяет настроить контур точно на нужную частоту. Для магнитной антенны необходим ферритовый стержень длиной 140- 160 мм, телефон может быть ТМ-2А или высокоомный. Катушка контура L1 наматывается в один слой виток к витку на середине стержня. Количество витков -180 с отводом от середины, проводом ПЭВ, ПЭЛШО 0,15-0,3.
Для всех упоминавшихся случаев внешнюю антенну для дачной местности можно соорудить из изолированного пластмассового провода, натянутого между шестами на крыше дома или близко стоящими деревьями. Во время грозы от радиоприема необходимо отказаться, а снижение антенны надежно соединить с вводом заземления - зарытого в землю металлического листа или трубы. В городских условиях антенну натяните между палками, укрепленными по бокам балкона. Здесь заземлением послужит труба отопления или водопровода, на которой в месте контакта удалена краска.

Приемник, приведенный на рисунке 6, представляет собой сверхрегенеративный детектор, обладающий очень высокой чувствительностью к слабым сигналам, и позволяет вырваться на простор УКВ-диапазона. Прием ведется на телескопическую антенну или кусок провода длиной 0,5-1 м. Антенна с помощью катушки L1 индуктивно связана с контуром L2, С. Режим сверхрегенерации устанавливается подстроечным конденсатором С1 типа КПК--М, КПК-1. Его характерный признак - шум в телефоне F1, напоминающий шипение примуса, когда приемник не настроен на станцию. При точной настройке конденсатором С2 шум пропадает.
Катушки LI, L2 размещаются на общем пластмассовом каркасе без сердечника диаметром 6,5 мм. Антенная L1 имеет 9 витков, контурная L2-6 витков провода ПЭВ-2-0,44. Дроссель L3 наматывается на таком же каркасе проводом ПЭВ-2-0,25 и имеет 25 витков. Конденсатор С2 лучше достать подстроечный с воздушным диэлектриком, но можно обойтись не очень долговечным керамическим КПК-1, припаяв к витку ротора медную трубку, которая послужит осью для ручки настройки. Постоянные конденсаторы могут быть типа КЛС. Телефон - высокоомный, с сопротивлением порядка 2 кОм.
Границы принимаемого УКВ диапазона могут охватывать частоты звукового сопровождения I и III каналов телевидения и диапазон УКВ-ЧМ между ними. При столь значительном перекрытии отстройка на последнем бывает затруднена. Если интересует именно эта полоса частот, следует уменьшить перекрытие, подобрав последовательно и параллельно включаемые с С2 постоянные конденсаторы. Подгонка границ диапазона обеспечивается перемещением витков катушки L2. Чтобы получить от приемника удовлетворительный результат, требуется тщательно выполнить монтаж и настройку. Поскольку руки оператора также могут влиять на настройку, не следует гнаться за минимальными размерами - лучше, если они будут соразмерны с телескопической антенной. Еще одно замечание, относящееся ко всем схемам. Проводя наладку приемников в городских условиях, имейте в виду - многие современные здания имеют стены, густо армированные сталью, отчего уровень радиосигнала может сильно понижаться.
