Прибор ночного видения своими руками




Прибор ночного видения своими руками

  Любое тело обладает способностью излучать или отражать ИК (инфракрасные) лучи. На этом принципе и построен "ПНВ" (прибор ночного видения) разработанный в 1984 году немецкой фирмой "Elektrisch Manufactur". Этот прибор основан на внутреннем фотоэффекте. При проецировании ИК изображения электропроводность облучаемых участков фотополупроводника (2) (см.рис.1) меняется и на примыкающем электролюминисцентном слое (4) создается распределение потенциалов, соответствующее распределению яркости изображения на фотопроводнике (2). Для осуществления этого процесса надо к крайним прозрачным электродам приложить переменное напряжение 250-500 Вольт с частотой 400-3000 Гц и силой тока не более 10 мА

 Прибор ночного видения своими руками

  Итак, приступим к изготовлению ПНВ. Химические элементы необходимые для изготовления прибора можно достать в любом химическом кабинете школы или химической лаборатории любого предприятия. Для начала возьмем две стеклянные пластинки, хлорид олова SnClz, серебро, сульфид цинка ZnS (кристаллический) и медь. СтЈкла подержите 4 часа в смеси из H2SO4 и К2Сг2О7 (дихромат калия). Просушите. Потом возьмите фарфоровую чашечку, положите в нее SnCl2 и поставьте в муфельную (или электро-) печь. Над ней на расстоянии 7-10см закрепите стЈкла. Накройте чашечку металлической пластиной и включите печь. Как только она разогреется до 400-480 градусов, выньте металлическую пластину. Как только образуется тончайшее токопроводящее покрытие, выключите печь и оставьте стЈкла в ней до полного остывания. Покрытие проверьте тестером.

  Затем на одну из этих пластин нанесите фотополупроводник. Для этого приготовьте равные количества 3%-ного раствора тио-карбомида Na4 C(S)NH2 и 6%-ного раствора ацетата свинца. Вылейте оба раствора в стеклянный сосуд. С помощью пинцета внесите в раствор стеклянную пластинку и держите ее вертикально. Но перед этим нанесите на сторону свободную от токопроводящего покрытия лак. Надев резиновые перчатки, налейте в сосуд с пластинами, доверху концентрированный раствор щелочи /осторожно!!/ и очень аккуратно размешайте стеклянной палочкой, не задевая пластин. Через 10 минут пластинку выньте (аккуратно) и вымойте под струЈй дистиллированной воды. Высушите.

  Включите печь и положите в чистую фарфоровую чашечку серебро. Повторите процесс описанный выше при 900 град. Покрытие наносится на пластину с фотополупроводником. Добейтесь получения зеркальной пленки. Для изготовления люминофора приготовьте чистые кристаллики ZnS. Если будут какие-то примеси, то яркость свечения резко падает или исчезает. Приготовьте печь. В фарфоровую чашечку положите чистую медь. Кристаллики меди и ZnS должны быть по возможности меньше. Соблюдайте пропорцию ZnS - 100%, Сu (медь) - 10 %. В печи создайте циркуляцию паров меди и прохождение их через промежутки между кристаллами. Получившиеся кристаллы не в коем случае не размалывать. Должен получится бесцветный порошок. Смешайте цапон лак с кристаллами. Количество лака возьмите минимально возможным. Вылейте смесь на пластину со слоем из серебра и дождитесь полного растекания и образования ровной поверхности. Сверху наложите вторую пластину токопроводящего покрытия на лак и слегка прижмите. После высыхания за герметизируйте полученный ПНВ. Перед всеми этими операциями, после нанесения токопроводящего покрытия следует припаять проводки в качестве выводов по краям пластин.

  Теперь Вам остается собрать схему генератора высокого напряжения и собрать это все в единый корпус. Он может быть любой формы. Но рекомендуется все-таки предложенный разработчиком (см.рис.2). Объектив может быть от любого фотоаппарата, желательно короткофокусный, например от "ФЭД", "Смена-М". Окуляром может служить любая двояковыпуклая линза. После окончательной сборки проверьте все соединения на правильность подсоединении и прочность. Включив ПНВ должет тихо запищать трансформатор. Если изображение не появилось не отчаивайтесь. Измените частоту генератора или уровень напряжения. Установите максимальную чувствительность.

 Прибор ночного видения своими руками  Прибор ночного видения своими руками

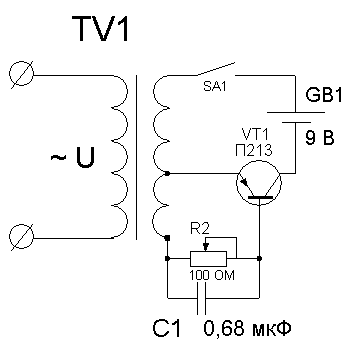

Резистором R2 изменяется частота генератора.
Трансформатор наматывается на любом сердечнике и содержит:
Обмотка I содержит 2000 - 2500 витков, провода - 0,05 - 0,1 мм;
Обмотка II содержит 60 витков;
Обмотка III - 26 витков, провода - 0,3 мм.
