УКВ ЧМ приемник на КХА060




УКВ ЧМ приемник на КХА060

 УКВ ЧМ приемник на КХА060

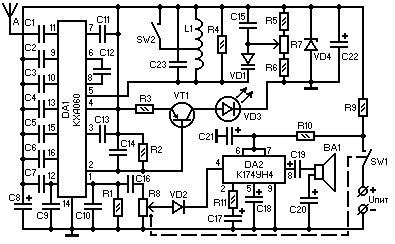

  Микросхема КХА060 является аналогом сборки КХА058, содержит двойной балансный смеситель и схему АПЧГ, что позволяет собрать на ее основе простейший УКВ ЧМ приемник на два диапазона - 66-73 МГц и 98-107 МГц.

С1 - 47 пф R1 - 30 кОм при Uпит = 6 В: С2, С9, С10, С12 - 3н3 R2 - 180 кОм R9 - 220 Ом С3, С11 - 180 пф R3 - 220 кОм R10 - 0 Ом С4, С14, С16 - 0,1 мкф R4 - 47 кОм R11 - 350 Ом С5, С15 - 330 пф R5, R6 - 2 кОм С6 - 220 пф R7 - 100 кОм при Uпит = 9 В: С7, С13 - 10н R8 - 10 кОм R9 - 510 Ом С8 - 47,0 х 6,3 В R10 - 680 Ом С17, С18, С21, С22 - 20,0 х 6,3 В R11 - 360 Ом С19, С20 - 100,0 х 6,3 В C23 - 18 пф VD1 - КВ102А VT1 - КТ3107А L1 - 5 витков диам. 6 мм; VD2 - КД521Г BA1 - R = 4...20 Ом провод ПЭВ-1 0,6; VD3 - АЛ307БМ SW1 - "Вкл. пит." отвод от 2-го витка VD4 - КС133Г SW2 - "Диапазон"

К. С. Селин
Украина, г. Житомир

Dukalis1 (at) ukr.net
Источник: shems.h1.ru
