УКВ-ЧМ радиостанция с телефонным интерфейсом




УКВ-ЧМ радиостанция с телефонным интерфейсом

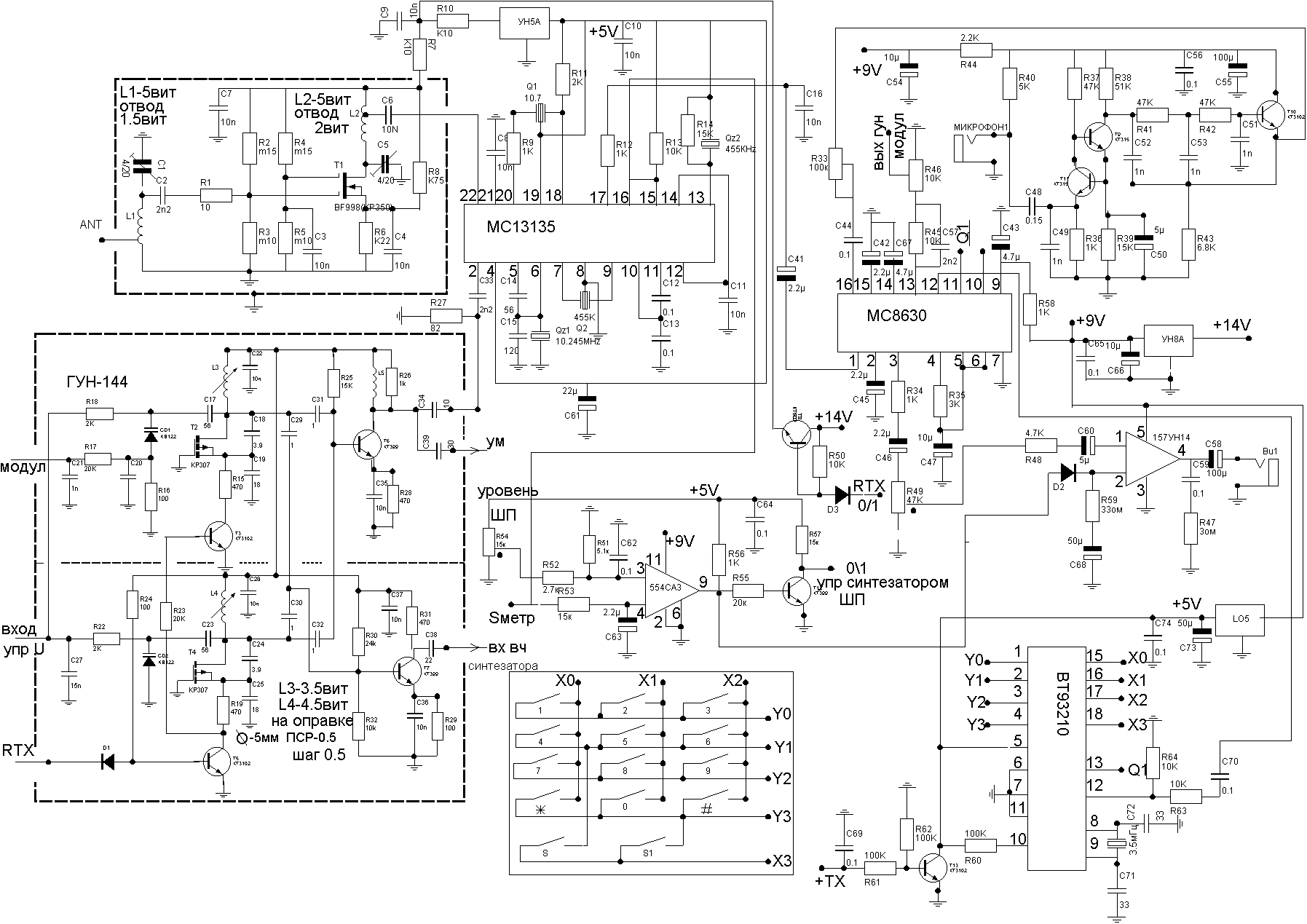

  Приемник собран на импортной микросхеме МС13135 работающей на частотах до 200МГц и ПЧ 10.7мГц. Входной УВЧ собран по стандартной схеме на транзисторе КП350 или аналогичном, но все-же предпочтительнее собрать на BF998. Чувствительность не менее 0.5мкВ. Телефонный кодер собран на микросхеме ВТ93210 или наша ВЖ16 с выхода которой тональный сигнал подается на компандер и с выхода компандера на модуляционный вход гуна. УМ взят от радиостанции Маяк или подобной поэтому схема не приводится. Синтезатор используется Савельева, как практичный недорогостоящий и многофункциональный, а главное малогабаритный.

 УКВ-ЧМ радиостанция с телефонным интерфейсом

[ Увеличить в новом окне ]

Прокофьев Игорь (UA4YKD)
г. Алатырь, ул Стрелецкая, 100б, кв 5
www.hamradio.online.ru

Источник: shems.h1.ru
