Системы ограничения доступа в кабельном телевидении




Системы ограничения доступа в кабельном телевидении

  Почему болят головы у российских кабельщиков? Наши граждане за годы советской власти прочно привыкли к бесплатному телевидению. Они считают - если раньше это было бесплатно, а теперь некий дядя требует за это деньги - значит, дядя их просто обирает. Кабельное пиратство не только не считается аморальным, но напротив, поощряется, как проявление технической смекалки и классового самосознания. Поэтому у российских кабельных операторов есть две головные боли - несанкционированные подключения и сбор абонентской платы.

  Из-за бедственного финансового положения большинства кабельщиков, а отчасти из-за слабой осведомленности, решение этих проблем обеспечивается мероприятиями, так сказать, организационными. Специальный персонал периодически обходит дома и "откусывает" самовольно подключившихся. Со сбором абонентской платы дело обстоит сложнее. Чаще всего ее собирают доверенные лица оператора из числа самих абонентов - старшие по подъездам. Иногда для этого выделяется штатная единица в самой кабельной компании. Неудобства обоих способов вряд ли надо комментировать.

  Оптимален вариант, когда кабельный оператор заключает договор на обслуживание антенного хозяйства с владельцем жилого фонда. Обычно это городское или районное управление коммунального хозяйства или промышленное предприятие (если жилье ведомственное). В этом случае старая эфирная разводка искореняется полностью, и все 100% жильцов подключаются к кабельной сети - проблема несанкционированных подключений отпадает сама собой. Абонентская плата включается в плату за квартиру (вместо платы за пользование коллективной антенной). У кабельщиков отпадает необходимость собирать деньги с подписчиков - они несут их сами в отделение Сбербанка. Затем деньги через Сбербанк же поступают на счет владельца жилья, а от него - "безналом" на счет оператора. Не платит за кабельные каналы только тот, кто не платит за квартиру (тут наши граждане пока более или менее аккуратны). Однако и у этого способа есть недостаток. При стопроцентном подключении размер абонентской платы должен соответствовать платежеспособности среднего абонента, а она, увы, невысока. Так как при таком способе сбора платы собираемость ее возрастает, и при этом снижаются расходы, связанные с частыми подключениями - отключениями абонентов, оператор может обоснованно снизить стоимость своих услуг, но весьма ненамного.

  При любом способе сбора абонентской платы оператор не имеет возможности разделить плату за разные каналы - абонент получает либо все, либо ничего. Очевидно, что целесообразно было бы телезрителям со скромным достатком предлагать базовый пакет из каналов ОРТ, РТР и других каналов, которые достаются самому оператору сравнительно дешево (НТВ, например). Более состоятельным подписчикам можно было бы предлагать более широкий набор, включающий "экзотические" Eurosport, Discovery Channel и т. п. Если бы такая возможность существовала, и базовые, и дополнительные каналы продавались бы лучше.

  На Западе (назовем так весь мир, кроме нашей страны) решение перечисленных проблем обеспечивается техническими средствами - системами условного доступа, или, попросту, системами кодирования (скремблирования). Справедливости ради надо отметить, что и в нашей стране такие системы с большим или меньшим успехом используются, и, более того, производятся. Цель данной статьи – дать читателю самые общие представления о наиболее распространенных системах.


Безадресные системы с "отрицательными" и "положительными" фильтрами

  Не обязательно кодировать все каналы в кабельной сети. Иногда оператору достаточно ограничить доступ к части каналов или к одному отдельному каналу. С этой задачей вполне справляются безадресные системы кодирования, построенные на основе режекторных фильтров. Собственно, такую систему нельзя считать в полной мере системой кодирования, поскольку сигнал не кодируется вовсе. Для ограничения доступа используются две технологии:

  • В абонентский отвод вставляется режекторный фильтр, вырезающий из спектра сигнала полосу, занимаемую платным каналом (каналами). Такие фильтры получили название "Negative Traps" (отрицательные фильтры) – если абонент вносит плату за просмотр, фильтр удаляется. Фильтр представляет собой пассивное устройство в цилиндрическом корпусе размером примерно с сигарету. Вход и выход фильтра оборудованы разъемами F-типа, это позволяет быстро и легко вставить его непосредственно в абонентский кабель и так же быстро удалить. Чтобы оператор мог предложить платные каналы в различных сочетаниях, используются различные комбинации полосовых фильтров (Notch Filters), фильтров низкой частоты (Low Pass Filters) и фильтров высокой частоты (High Pass Filters). Такая комбинация может быть конструктивно выполнена в виде одного фильтра со сложной заказной АЧХ. Основные достоинства таких систем: на головной станции оператору не нужно использовать никакого дополнительного оборудования, сами фильтры стоят очень дешево. Недостатки налицо: во-первых, фильтр должен располагаться в недоступном месте (в шкафу, коробке под замком) вне жилища абонента. Во-вторых, для отключения и подключения абонента всегда требуется задействовать специальный технический персонал. Стойкость такой системы к взлому минимальна – пирату достаточно удалить фильтр или "запараллелиться" с соседом, который честно заплатил за свои каналы. В силу указанных причин даже на респектабельном Западе системы ограничения доступа на основе отрицательных фильтров применяются в основном в гостиничных системах. Наиболее известные производители фильтров – ,

     Отрицательные фильтры  Отрицательные фильтры

    Рис.1. Отрицательные фильтры

  • Другая технология несколько сложнее. На головной станции устанавливается генератор помехи, частота которой лежит на 1,5 – 2,5 МГц выше несущей частоты платного канала. Тюнер телевизора, принимающего сигнал с такой помехой, "думает", что принимает слишком мощный сигнал, и система автоматической регулировки усиления (АРУ) уменьшает усиление до предела. В результате канал не принимается. Для разрешения доступа к каналу используется узкополосный режекторный фильтр, вырезающий из спектра сигнала помеху. Такие фильтры получили название "Positive Traps" (положительные фильтры) – если абонент оплатил просмотр каналов, фильтр устанавливается. Положительный фильтр должен иметь очень высокую добротность, чтобы надежно подавить помеху, не исказив при этом спектр сигнала. Такие фильтры изготавливаются с использованием высоких технологий, и подделка их "в домашних условиях" исключена. Такое оборудование производится и в нашей стране, например, фирмой "Астроника" (Новосибирск). Система состоит из канального кодера (скремблера), который устанавливается на головной станции, и абонентских декодеров. Декодер представляет собой пассивный фильтр на ПАВ, выполненный в виде заказной гибридной ИМС. Он не требует электропитания, имеет малые размеры (со спичечный коробок) и не нуждается в настройке. Декодер включается непосредственно между абонентским кабелем и антенным гнездом телевизора. Система может быть использована как в кабельной сети, так и в сети, построенной на основе MMDS или для защиты программ обычного эфирного телевидения. При всех этих достоинствах возможности системы сильно ограничены. Единожды установленный декодер уже не может быть отключен по желанию оператора. Следовательно, система решает только проблему несанкционированных подключений, вопрос же со сбором абонентской платы остается. Видимо, именно в силу этой причины безадресные системы кодирования не получили в нашей стране широкого распространения.


Системы с адресуемыми ответвителями и сплиттерами

  На Западе в последнее время стали популярными системы ограничения доступа, использующие адресуемые устройства – ответвители и сплиттеры. От обычных направленных ответвителей и делителей (сплиттеров) они отличаются тем, что перед каждым абонентским выходом установлен электронный ключ. Каждый ключ имеет свой уникальный идентификационный номер и может управляться индивидуально с головной станции. Структурная схема кабельной сети с адресуемыми ответвителями приведена на рисунке.

 Система с адресуемыми ответвителями

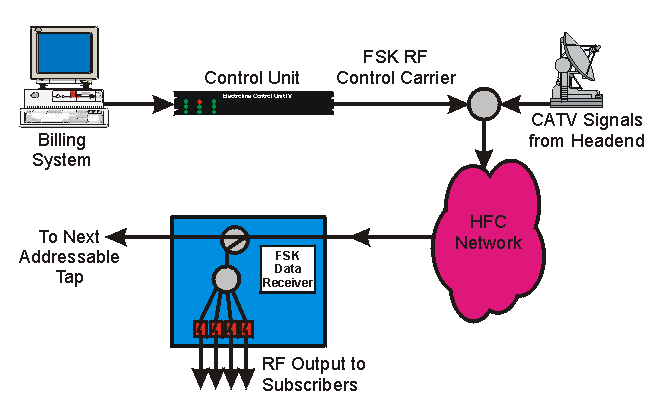

Рис.2. Система с адресуемыми ответвителями

  На головной станции располагается компьютер (Billing Computer – "бухгалтерский компьютер"), на котором ведется учет платежей абонентов. Данные, необходимые для подключения (отключения) абонентов в последовательном виде (RS232) передаются в управляющий прибор (Control Unit), который формирует поток данных для активизации электронных ключей. Для передачи данных используется отдельная несущая частота. Сигнал данных активизации просто суммируется с выходным сигналом головной станции, поэтому для установки такой системы не требуется изменять конфигурацию самой головной станции, достаточно добавить единственный сумматор (комбайнер). В корпусе каждого ответвителя или разветвителя находится приемник данных, настроенный на фиксированный канал – канал передачи данных активизации. Данные с выхода приемника поступают в специальный чип, который распознает команды на активизацию "своих" электронных ключей и подключает (или отключает) тех или иных абонентов. Чтобы ключ постоянно находился в активном состоянии, необходимо, чтобы его статус постоянно подтверждался, т. е. команда на активизацию ключа должна поступать от управляющего прибора не единожды, а периодически, не реже, чем через определенное время. Оборудование для кабельных сетей с адресуемыми ответвителями производит, например, канадская компания .

 Адресуемые ответвители фирмы Electroline

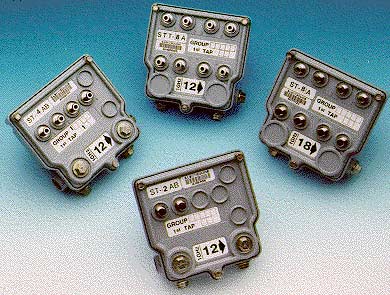

Рис. 3. Адресуемые ответвители фирмы Electroline

  В простейшем случае на каждом абонентском отводе установлен только один электронный ключ, и доступ абонента к кабельным каналам организуется по принципу "все или ничего". Такие ответвители получили название адресуемых ответвителей 1-го уровня (1-tier taps). В ответвителях второго уровня (2-tier taps) на каждый отвод предусмотрены два электронных ключа, один из них подключает абонентский отвод к входу непосредственно, а второй – через отрицательный фильтр. Таким образом, доступ абонента организуется по принципу "отключен / только базовый пакет / базовый пакет + дополнительный пакет". Еще более интеллектуальные направленные ответвители производит американская компания . Оборудование для таких систем стоит сравнительно дешево и предоставляет оператору возможность контролировать доступ к кабельным каналам каждого абонента. С другой стороны, в жилище абонента не устанавливается никакого оборудования, кроме телевизора. Кроме того, следует заметить, что сигнал опять-таки не кодируется, следовательно, отсутствуют потери качества, неизбежные при любых преобразованиях сигнала. Однако ушлый российский кабельщик, видимо, уже смекнул, что в нашей стране такое оборудование вряд ли найдет применение. Пирату достаточно лишь врезать в субмагистральную (стояковую) линию рядом с адресуемым ответвителем обычный – и он получит неограниченный доступ ко всем каналам сети.


Система ACS-500 (UNIVERSAL-500)

  Этой системе есть смысл уделить отдельный параграф, во-первых, потому, что она очень неординарно реализована технически, во-вторых, потому, что она производится, продается и довольно широко используется в СНГ. Популярность ACS-500 скорее всего можно объяснить тем, что благодаря оригинальным техническим решениям, система сочетает достоинства полноценной адресной системы кодирования (избирательный доступ каждого абонента к каждому каналу) и дешевых безадресных систем (невысокая стоимость оборудования, отсутствие органов управления у абонентского декодера, простота его подключения). Система включает два основных компонента (в минимальном варианте):

  • Студийное устройство ACS-501 – канальный кодер, устанавливается одно на каждый кодируемый канал. Устройство включается между источником видеосигнала и модулятором головной станции. ACS-501 скремблирует видеосигнал, изменяя структуру строчных синхроимпульсов, и, кроме того, вводит в последние строки каждого поля управляющие сигналы для абонентских декодеров. Данные о статусах абонентов могут быть введены в ACS-501 с "бухгалтерского" компьютера, либо введены (откорректированы) вручную с передней панели кодера. Энергонезависимая память кодера может хранить данные о статусах при отключенном сетевом питании не менее 5 суток. Кодер надежно скремблирует только сигнал со стабильной частотой строк и полей, поэтому при использовании в качестве источника программ видеомагнитофона перед кодером обязательно должен быть установлен корректор временных искажений с памятью на поле.
  • Абонентский декодер ACS-502. Основу декодера составляет заказной чип, в который при изготовлении "зашивается" индивидуальный адрес. Кодер ACS-501 вводит в сигнал каждого кодируемого канала цифровой сигнал управления на частоте около 3 МГц. Этот сигнал вместе с видеосигналом поступает на модуляторы кинескопа телевизора с амплитудой несколько десятков вольт. Это позволяет ACS-502, находящемуся рядом с телевизором, принимать управляющий сигнал на специальный антенный зонд. Таким образом, нет необходимости подключаться к внутренним цепям телевизора. ACS-502 включается между абонентским отводом кабельной сети и антенным гнездом телевизора. Антенный зонд (отрезок провода) располагается на задней крышке телевизора рядом с платой кинескопа. При работе телевизора на любом из каналов, ACS-502 воспринимает команды от ACS-501, установленного на этом канале. Это позволяет декодеру восстанавливать структуру сигнала в случае получения команды "разрешено" (просмотр оплачен абонентом) или пропускать сигнал не восстановленным в случае получения команды "запрещено" или при отсутствии команды "разрешено".

  Возможности системы могут быть расширены, для этого на головной станции должен быть установлен IBM – совместимый ПК с программным обеспечением ACS_LINK (Windows) и коммутатор ACS-503. Коммутатор позволяет управлять всеми канальными кодерами ACS-501 с одного ПК, использующим всего один LPT-порт. Такой апгрейд не только намного упрощает процедуру ввода данных в кодеры, но и создает дополнительные удобства, например, автоматически отключает абонентов, оплаченное время просмотра которых истекло, позволяет выводить на просмотр и печать список абонентов, текущее состояние всех декодеров сети, производить автоматизированный учет принятой денежной выручки и т. п. Краткие технические характеристики системы ACS-500:

  • Максимальное количество абонентов в сети – 500 000
  • Максимальное число не повторяющихся адресов декодеров – 10 000 000 000
  • Одно устройство ACS-501 обеспечивает контроль одного канала.
  • Максимальное число кодируемых каналов – не ограничено
  • Количество каналов, обрабатываемых абонентским декодером ACS-502 – не ограничено
  • Влияние на просмотр не кодированных каналов - отсутствует

  По данным НПК "Телевидео" на 1997 г. в России и СНГ работало 58 систем ACS-500, из них 3 системы в беспроводных сетях на основе MMDS. Стоимость оборудования в том же году составляла: ACS-501 – 500$, ACS-502 – от 20 до 25$ (в зависимости от заказанного количества).

  Из описания системы следует, что устройство ACS-501 осуществляет кодирование сигнала по низкой частоте (до модулятора), а декодирование происходит на радиочастоте, причем устройство ACS-502 не содержит ТВ-тюнера, т. е. обрабатывает радиочастотный сигнал сразу всех каналов. Логично предположить, что "восстановление видеосигнала" декодером ACS-502 заключается просто в изменении его коэффициента передачи (усиления) по псевдослучайному закону с синхронизацией от кодера ACS-501. Это предположение подтверждается также рекомендациями (дистрибьютор оборудования ACS-500 в России) по инсталляции системы.

  В "Руководстве по эксплуатации … системы…Universal-500" указано, что для надежной работы системы на модуляторах должна быть обязательно заблокирована АРУ и увеличена до 2 секунд постоянная времени цепи восстановления постоянной составляющей видеосигнала. Очевидно, именно такой упрощенной технологией кодирования и декодирования обусловлены, наряду с достоинствами системы ACS-500, ее серьезные недостатки. Так, например, операторами сети КТВ АО "КВАНТ" (г. Верхняя Салда, Свердловской обл.) было отмечено:

  • старые отечественные телевизоры (особенно черно-белые) с селектором каналов ПТК можно настроить таким образом, что кодированный сигнал принимается вообще без декодера со вполне "смотрибельным" качеством.
  • Напротив, при работе с последними моделями телевизоров, особенно фирмы "Toshiba", декодер вообще не открывает кодированные каналы – слишком мал антенный эффект выводов кинескопа. Для надежного приема сигналов управления приходится подключать антенный зонд декодера к видеовыходу телевизора. Если такового не имеется, зонд подключается через гасящий резистор непосредственно к элементам видеотракта. Такой способ явно неудобен и небезопасен.


Адресные системы кодирования с максимальными возможностями

  Наиболее известные производители таких систем – (системы с торговыми марками TOCOM, Videocipher®, Digicipher®), , . Различие систем кодирования разных фирм в основном заключаются в использовании разных технологий скремблирования и разных способов передачи цифровых данных для активизации абонентских декодеров. Мы считаем, что в данной статье нет смысла описывать и стоит рассмотреть лишь возможности и принципы построения этих систем. На рисунке изображена структурная схема головной части типичной системы кодирования. Назначение компонентов системы:

 Типичная система адресного кодирования

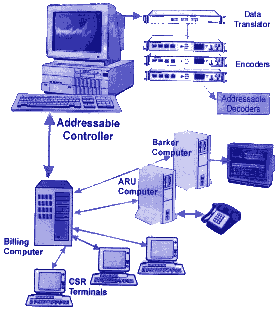

Рис. 4. Типичная система адресного кодирования
  • Системный контроллер (System Controller, Addressable Controller) – IBM-совместимый компьютер, находится в работе постоянно и управляет работой канальных кодеров, выдавая в реальном времени сведения об изменении статуса каждого декодера.
  • Формирователь сигнала данных (Data Translator) – один на все кодируемые каналы. Этот прибор обеспечивает преобразование асинхронных последовательных данных с выхода компьютера (RS232) в формат, воспринимаемый канальными кодерами. Сигнал для активизации ("размораживания", refresh) абонентских декодеров передается одним из двух основных способов: в сигнале каждого кодируемого канала (in-band, в кадровом гасящем импульсе видеосигнала или на поднесущей дополнительного канала звука) или на отдельной несущей (как правило, с частотной модуляцией). Формирователь может быть конструктивно выполнен в виде отдельного прибора для установки в 19" стойку, а может входить в состав головного видеопроцессора (системы General Instrument)
  • Канальные кодеры (Encoders) – по одному на каждый платный канал. Кодер скремблирует видео (иногда и аудио) сигнал и вводит в него данные управления декодерами, поступающие от формирователя. Кодер может быть подключен непосредственно перед модулятором головной станции, а может подключаться к модулятору и по ПЧ 38,9 МГц (для SECAM) – это зависит от применяемой технологии скремблирования. Конструктивно кодеры могут быть выполнены в виде отдельных приборов для установки в 19" стойку, а могут быть объединены в одном приборе с формирователем.
  • "Бухгалтерский" компьютер (Billing Computer). На этом компьютере ведется учет абонентов и их платежей, производится выписка счетов и подготовка рабочих файлов для системного контроллера (system controller). Рабочие файлы с "бухгалтерского" компьютера копируются на диск системного контроллера, как правило, 1 раз в сутки. Если сеть очень большая, к "бухгалтерскому" компьютеру – серверу может быть подключено несколько терминалов для бухгалтеров и приемщиков абонентской платы. Эти терминалы могут быть как местными, так и удаленными (подключенными посредством телефонной линии через модем).
  • Компьютер - формирователь промо-канала (Barker Computer) и компьютер – автоответчик (ARU Computer) обеспечивают организацию доступа по типу Pay-Per-View (оплата за каждый просмотр), этот вид сервиса будет описан ниже.
  • Адресуемые абонентские декодеры (addressable decoders). Для декодеров таких систем распространено также название "адресуемый абонентский терминал" (addressable terminal). Это законченное устройство, конструктивно выполненное в отдельном корпусе, дизайн которого аналогичен дизайну видеомагнитофона или спутникового ресивера. Терминал, как правило, имеет и другие функции, присущие Set-Top Box-ам: дистанционное управление на ИК-лучах, энергонезависимую память настроек, систему экранных меню, встроенный UHF модулятор и т. п. Основу терминала составляют два функциональных узла – кабельный демодулятор и собственно декодер. Первый выделяет сигнал нужного частотного канала и демодулирует его до аудио/видео, второй выделяет и декодирует данные "размораживания" и восстанавливает сигнал изображения и звука. Телевизор подключается к терминалу по низкой частоте (низкочастотный выход) либо по высокой частоте (выход встроенного модулятора) – т. е. точно так же, как к видеомагнитофону или спутниковому ресиверу. Все функции по управлению (выбор канала, регулировка громкости, таймер и т. п.) сосредоточены на ПДУ терминала, телевизор выполняет только роль монитора. Нужно отметить, что в блоке демодулятора не всегда есть необходимость - последние модели ТВ приемников, разработанные специально для работы в кабельных сетях, позволяют включить декодер между радиоканалом и блоком цветности, используя штатный евроразъем телевизора. Поэтому некоторые производители предлагают демодуляторы (конвертеры) и декодеры, выполненные в виде отдельных устройств. К "кабельному" телевизору декодер подключается непосредственно, а к "обычному" - через кабельный конвертер (non-addressable converter), который выполняет функции демодулятора для входного кодированного сигнала и UHF модулятора для восстановленного сигнала.

 Внешний вид декодеров

Рис. 5. Внешний вид декодеров

  В некоторых системах предусмотрено не только индивидуальное, но и коллективное декодирование (Broadband System). Такие системы позволяют использовать один декодер для работы с несколькими телевизорами – для гостиниц, образовательных учреждений, больших частных домов и т. п. Коллективный декодер представляет собой специальное устройство и изготавливается в "комнатном" или наружном вариантах. Состав головного оборудования для систем, поддерживающих коллективное декодирование, остается почти без изменений – к каждому модулятору добавляется синхронизатор полей. Пример такой системы – SuperCipher®500 фирмы Videolinks, Inc. (Тайвань). Система позволяет оператору сети избирательно разрешить или запретить любому отдельному абоненту один из видов доступа: ко всем каналам сразу, к отдельным группам каналов (базовому пакету и дополнительным пакетам) или к каждому каналу в отдельности.


Pay-Per-View и Impulse Pay-Per-View

  Кроме перечисленных видов доступа абонентам предлагается услуга Pay-Per-View (PPV) - отдельная оплата за каждую передачу некоторых платных каналов. Специальный компьютер – Barker Computer – формирует сигнал еще одного телевизионного канала – информационного (Barker Channel или Promo Channel).

 Barker Channel

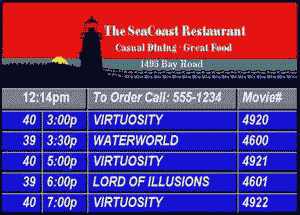

Рис. 6. Barker Channel

  Абонент, выбрав этот канал (он всегда открытый), видит на экране текст – расписание и анонсы передач платных каналов, условия оплаты просмотра, краткую инструкцию по подтверждению оплаты и, возможно, рекламную информацию. Если подписчик желает просмотреть ту или иную передачу, он набирает по телефону номер, указанный в тексте. На головной станции "снимает трубку" второй компьютер – автоответчик (Automatic Response Unit, ARU). Подтверждение оплаты просмотра абонент производит набором определенной комбинации цифр на своем телефонном аппарате (предполагается использование аппаратов с тоновым набором номера). Получив подтверждение, компьютер ARU передает данные системному контроллеру, а тот, в свою очередь, разрешает абоненту доступ к выбранному каналу на время трансляции оплаченной передачи. За просмотренную передачу абоненту автоматически выписывается счет, или автоматически уменьшается сумма его кредита.

  Impulse Pay-Per-View (IPPV). Назначение этой услуги то же, что и PPV – абоненту предлагается оплатить просмотр каждой отдельной передачи. Различие состоит в том, что для подтверждения оплаты просмотра абоненту не надо пользоваться телефоном, достаточно просто нажать клавишу на ПДУ. Абонентский терминал сам формирует сигнал подтверждения и передает его системному контроллеру головной станции по телефонному каналу (через встроенный модем) или по обратному каналу кабельной сети (если таковой имеется). Такой способ удобнее для абонента, но сложнее реализуется технически. Системы с доступом IPPV наиболее успешно используются в гостиничных системах. Например, компания производит полный набор оборудования для гостиничных телекоммуникаций, включая телевизоры со встроенным кабельным терминалом, рассчитанным на организацию IPPV. Ниже приводится таблица характеристик некоторых систем адресного кодирования.

Производитель Multivision Video Industries Inc, Израиль   Videolink Inc. Тайвань
Система MultiCrypt Tele-Tech SuperCipher™
Максимальное число абонентов 16 000 000 16 000 000 16 000 000
Максимальное число кодируемых каналов 100 128 100
Технология скремблирования изображения Форма синхронизирующих импульсов полей изменяется по псевдослучайному закону Каждая строка делится на две неравные части, части меняются местами Длительность синхронизирующих импульсов строк и полей изменяется по псевдослучайному закону
Скремблирование звукового сопровождения Дополнительно по заказу Дополнительно по заказу Нет
Поддерживаемые телевизионные стандарты PAL B,G,D,I,N SECAM D,K PAL B,G,D,I,N SECAM D,K PAL, NTSC (SECAM по заказу)
Технология передачи данных для активизации декодеров АМ на поднесущей звукового сопровождения Данные передаются во время гасящих импульсов полей АМ на поднесущей звукового сопровождения
Количество декодеров, активизируемых в течение 1 минуты 128 000 Нет информации 1000 (апгрейд до 64 000)
Возможность апгрейда системы для Pay-Per-View Система полностью готова к PPV Система полностью готова к PPV Да
Функционирование при сбое или отключении системного контроллера Сбой не оказывает моментального эффекта на работу системы, все декодеры сохраняют свой последний статус Полная дисфункция системы, все декодеры закрываются Нет информации
Некоторые сервисные функции абонентского терминала
  • Ограничение доступа к каналам по возрастному уровню
  • Система экранных меню
  • Возможность внешней загрузки памяти настроек
  • Список фаворитных каналов
  • Ограничение доступа по возрастному уровню
  • Выходы A/V
  • Возможность внешней загрузки памяти настроек
  • Индивидуальное или коллективное декодирование
  • Список фаворитных каналов
  • Питание для конвертора MMDS
  • Выходы A/V

  При всех достоинствах и возможностях описанных систем адресного кодирования, в нашей стране их используются единицы. Причина тому – довольно высокая стоимость абонентского оборудования (50 – 100 $). Поэтому такие системы в основном используются в сетях, рассчитанных на абонентов с платежеспособностью намного выше средней. Например, системы TOCOM® производства General Instrument используется в сетях MMDS "Теле-Плюс" в Санкт – Петербурге, "Космос-ТВ" в Москве. В Новгороде используется подобная система производства . Есть прецедент установки гостиничной системы Guestlink – гостиница "Versailles" во Владивостоке. Кстати, есть интересная идея: систему с такими же возможностями вполне можно организовать, используя неликвидное аналоговое оборудование НТВ-Плюс – по своим характеристикам оно полностью готово к использованию в кабельных сетях.
