Источники питания стандарта ATX (250-450 Вт)

Источники питания стандарта ATX (250-450 Вт)

Барцов Сергей RA3VII
el0616 (at) mail.ru

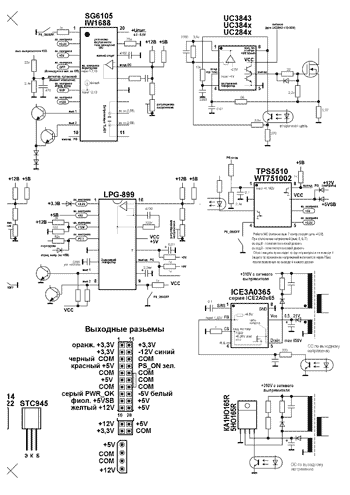

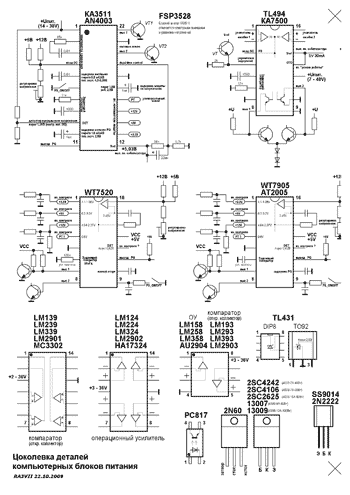

Подборка цоколевок микросхем и некоторых транзисторов применяемых в распространенных блоках питания стандарта ATX (250 - 450 Вт)

Создана с целью облегчения ремонта, так как поиск и изучение даташитов часто занимает много времени.
За полноту и абсолютную точность информации не ручаюсь, цоколевка транзисторов дана ориентировочно, они выпускаются многими фирмами корпуса и расположение выводов могут отличаться.

Скачать в формате TIFF Скачать в формате TIFF

Файлы печатаются на полный лист А4 в одинаковом масштабе, затем листы склеиваются по меткам.

Для печати удобна любая программа просмотрщик изображений (за исключением Paint) например IrfanView, "Программа просмотра изображений и факсов" и т. п. Можно также использовать Microsoft Office Word вставив рисунок на пустую страницу из меню "Вставка > Рисунок > Из файла..." и установив в "Формате рисунка" на закладке "Размер" желаемый масштаб. Чтобы изображение было крупнее предварительно уменьшите размер полей (меню "Файл">"Параметры страницы...").

Успехов в ремонте!
