M-201

Магнитофон-приставка
RADIOTEHNIKA
M-201-stereo

M-201-stereo

_Описание__Функции__Характеристики__Схема_принципиальная_

Краткое описание магнитофона-приставки

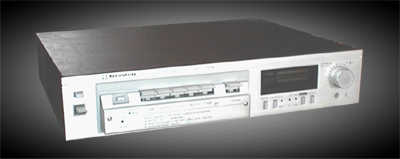

Стереофонический магнитофон-приставка «Радиотехника М-201-стерео» 2 группы сложности по ГОСТ 24863-81 предназначен для записи и воспроизведения звука на магнитных лентах с активным слоем типов Fe2O3 или CrO2, размещенных в компакткассетах. Магнитофон соответствует требованиям 3.831.002 ТУ.
Магнитофон позволяет производить запись с микрофона (рекомендуемый тип МЭК-11СН), электрофона, телевизора, приемника, тюнера, электропроигрывателя (кроме электропроигрывателя, имеющего выход магнитной головки без предварительного усилителя звукоснимателя-УПЗ), другого магнитофона и с радиотрансляционной линии как непосредственно, так и через усилительно-коммутационное устройство.
Оптимальные условия работы магнитофона и достижения максимальных качественных показателей обеспечиваются при совместной работе с блоками комплексов «Радиотехника».
Магнитофон имеет клавишный переключатель ркжимов работы, вакуумнолюминисцентный индикатор уровня записи и воспроизведения с электронным счетчиком расхода ленты, раздельный по каналам регулятор уровня записи, активную систему шумопонижения, переключатель типа ленты.

Магнитофон имеет также следующие вспомогательные устройства и выполняемые функции:

  • Возможность временной остановки ленты
  • Устройство оперативного отключения источника записи
  • Автоматическую остановку при окончании ленты
  • Возможность подключения стереотелефонов (рекомендуемый тип ТДС-7)
  • Устройство «ПОМЯТЬ» в счетчике расхода ленты

Основные технические характеристики

Номинальная скорость перемещения магнитной ленты4.76 см/с
Отклонение скорости магнитной ленты от номинального значения не более±1.5 %
Коэффициент детонации не более±0.19 %
Рабочий диапазон частот на линейном выходе не уже40-14000 Гц
Относительный уровень шумов и помех в канале записи-воспроизведения при включенной системе шумопонижения не более-60 дБ
Относительный уровень проникания из одного стереоканала в другой на частоте 1000 Гц не более-26 дБ
Относительный уровень стирания не более-65 дБ
Выходное напряжение линейного выхода400-600 мВ
Номинальная ЭДС источника сигнала на входе для подключения микрофона0.2 мВ
Минимальная ЭДС универсального входа не более0.2 В
Минимальное выходное напряжение для записи от радиотрансляционной линии не более10 В
Потребляемая мощность не более15 ВА
Напряжение питания от сети частотой 50 Гц220 В
Габаритные размеры430x92x360 мм
Масса без упакрвки не более 8 кг, в упаковке9.5 кг

Схему принципиальную можно скачать здесь:1й лист -470KB; 2й лист -390KB
Рисунок печатных плат -630KB
Устройство лентопротяжного механизма -130KB
