T-7111

Тюнер
RADIOTEHNIKA
Т-7111-стерео

T-7111-stereo

_Описание__Функции__Характеристики__Схема_принципиальная_

Краткое описание тюнера

Тюнер «Радиотехника Т-7111-стерео» относится к 4 поколению радиоаппаратуры и соответствует техническим требованиям 2.003.027ТУ.
Установленные техническими условиями тюнера показатели технического уровня соответствуют требованиям, предъявляемых к аппаратуре высшей категории качества.
Тюнер предназначен для высококачественного приема стереофонических и монофонических радиовещательных программ с частотной модуляцией в диаппазоне УКВ и монофонических радиовещательных программ с амплитудной модуляцией в диапазонах ДВ,СВ и КВ.
Оптимальные условия работы тюнера и достижения максимальных качественных показателей обеспечиваются при совместной работе с блоками комплексов «Радиотехника».

Тюнер обеспечивает:

  • Возможность подключения усилителя звуковой частоты (предварительного или полного),магнитофона и головных стереотелефонов.
  • Возможность подключения внешних антенн для всех диапазонов и магнитной антенны для диапазонов ДВ,СВ и КВ.
  • Возможность ориентации магнитной антенны без изменения положения тюнера.
  • Возможность регулировки громкости звучания головных стереотелефонов
  • Фиксированную настройку в любом из диапазонов
  • Автоматическую подстройку частоты во всех диапазонах, отключаемую вручную, а также отключаемую автоматически при вращении ручки настройки в диапазоне УКВ
  • Индикацию точной настройки
  • Индикацию наличия режима СТЕРЕО
  • Автоматическое переключение режимов СТЕРЕО-МОНО
  • Режим ШИРОКАЯ ПОЛОСА
  • Бесшумную настройку в диапазоне УКВ
  • Автоматическую регулировку чувствительности (АРЧ) в диапазонах ДВ,СВ,КВ
  • Индикацию перегрузки антенного входа при приеме сигналов в диапазонах ДВ,СВ,КВ

Основные технические характеристики

Диапазон принимаемых частот (волн) не уже
ДВ 0.148-0.285 МГц
СВ 0.525-1.607 МГц
КВ1 4.750-4.995 МГц
КВ2 5.850-6.200 МГц
КВ3 7.100-7.350 МГц
КВ4 9.500-9.900 МГц
КВ5 11.550-12.100 МГц
УКВ 65.8-74.0 МГЦ
Чувствительность, ограниченная шумами, при соотношении сигнал/шум не менее 26 дБ по напряжению со входа для внешней антенны в диапазоне УКВ не хуже3 мкВ
Чувствительность, ограниченная шумами, при соотношении сигнал/шум не менее 20 дБ по напряжению со входа для внешней антенны в диапазонах ДВ,СВ,КВ не хуже100 мкВ
Чувствительность, ограниченная шумами, при соотношении сигнал/шум не менее 20 дБ по напряженности поля не хуже ДВ 2.0 мВ/м
СВ 1.5 мВ/м
КВ 1.0 мВ/м
Односигнальная избирательность по соседнему каналу при расстройке 9 кГц в диапазонах ДВ,СВ,КВ не менее40 дБ
Односигнальная избирательность по зеркальному каналу не менееДВ 50 дБ
СВ 40 дБ
КВ 30 дБ
Отношение сигнал/шум в стереорежиме в диапазоне УКВ при входном сигнале 1 мВ не менее50 дБ
Действие автоматической регулировки усиления в диапазонах ДВ,СВ,КВ:
изменение уровня сигнала на входе/выходе
46/5 дБ
Ослабление боковых настроек в диапазоне УКВ не менее30 дБ
Разделение стереоканалов в диапазоне УКВ не менее250 Гц - 24 дБ
1000 Гц - 30 дБ
6300 Гц - 24 дБ
Ослабление сигнал/фон с антенного входа не менееСВ 46 дБ
УКВ 55 дБ
Рассогласование стереоканалов по усилению в диапазоне воспроизводимых частот всего тракта в диапазонеУКВ не более3 дБ
Диапазон воспроизводимых частот по электрическому напряжению при неравномерности 3 дБ не ужеУКВ 31.5-15000 Гц
ДВ 63-5000 Гц
СВ 63- 5000 Гц
Диапазон действия индикатора настройки по напряжению с входа для внешней антенны не болееДВ,СВ,КВ 75мкВ
УКВ 4 мкВ
Допустимое напряжение перекрестной помехи не менееДВ 0.15 В
СВ 0.15 В
КВ 0.03 В
УКВ 0.03 В
Номинальное выходное напряжение на розетке УСИЛИТЕЛЬ в монорежиме при номинальном сопротивлении нагрузки 47 кОм 500 мВ
Потребляемая мощность не более8 ВА
Габаритные размеры430x72x360 мм
Масса без упакрвки не более 5 кг

Схему принципиальную можно скачать здесь:1й лист-520KB; 2й лист-530KB

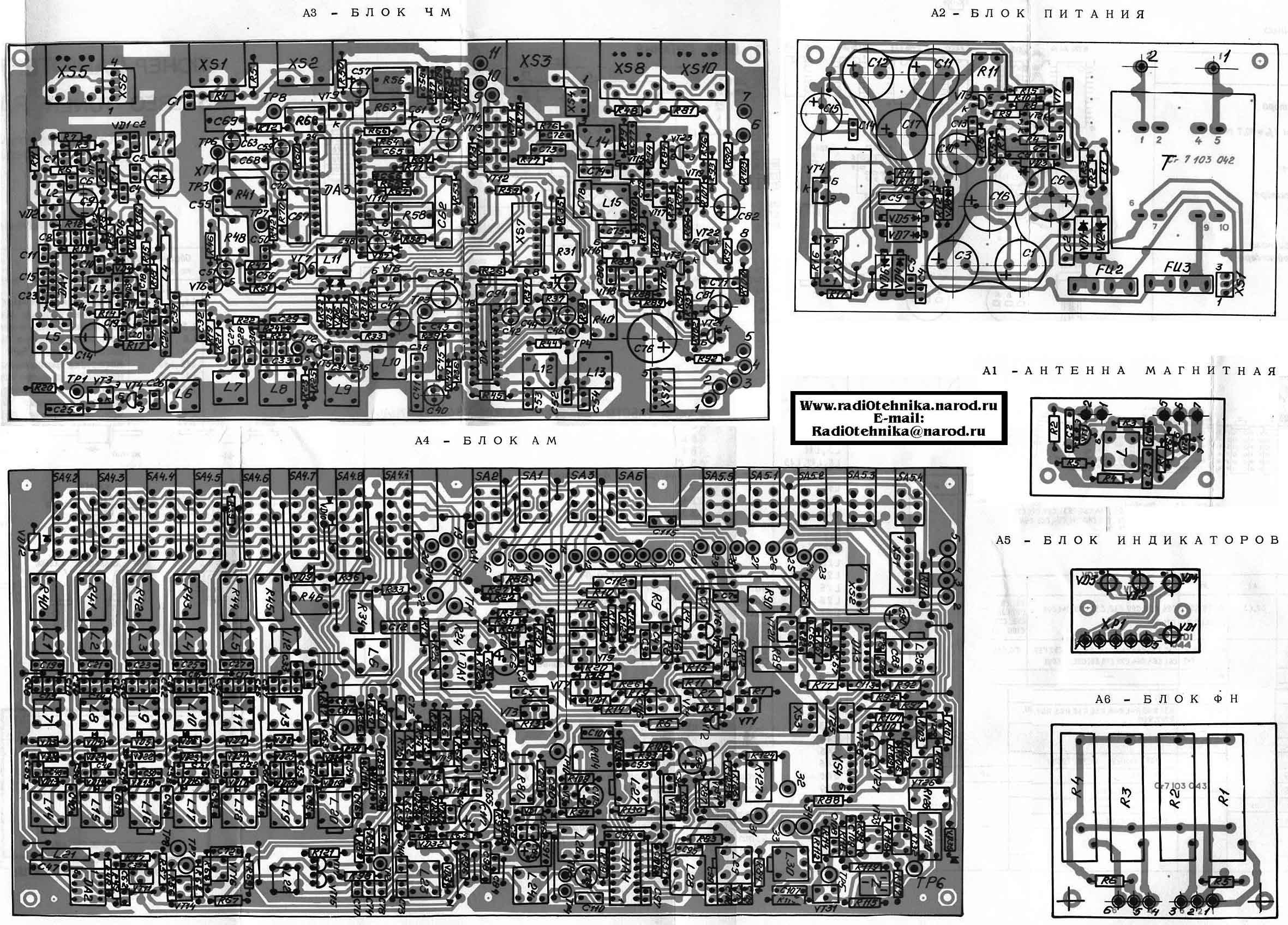

Схему блока питания и рисунок печатных плат:3й лист-530KB; 4й лист-500KB
