Общая характеристика перспективных войсковых радиостанций УКВ-связи

К. т. н. Клименко Н. Н.





Основные характеристики перспективных радиостанций УКВ-связи и программы их разработки приведены в табл. 5 и 6 [13, 14, 18, 22—32] . Основные черты перспективных радиостанций диапазона 30—88 МГц были определены американской программой SINCGARS V. В результате радиостанции, приведенные в табл. 5. совместимы и имеют сходные технические решения и характеристики. Основные черты радиостанций диапазона 225...400 МГц определила программа HAVE QUICK.

Таблица 5.



Программа создания или тип радиостанций, фирма-разработчик (сроки создания серийных образцов)
Диапазон частот, МГц
Мощность излучения, Вт
Скорость СИЧ, скачков/с
Род работы
Вид модуляции
Число программируемых каналов
SINCGARS V. ITT (1985)
30...88
5,50
80...100
ТЛФ, ПД
ЧМ
6
МР-83, Rockwell Collins (1984—85)
30...88
5,50
100,103...104
То же
4
AD 3400, MARCONI (1984—85)
30...88, 225...400
15
150...200
ТЛФ
AM,ЧМ
6
JAGUAR V. RACAL (1980—81)
30...88
3,50
100
ТЛФ,ПД
ЧМ
8
JAGUAR V, RACAL (1984—85)
225...400
4,50
150...200
То же
8
SCIMITAR V, MARCONI (1982—83)
30...88
5,50
150...200
»
6
TRC-950, THOMSON CSF (1984)
30...88
50
300...400
»
-
TAD-80, 800, 8000 VHF-88, TADIRAN (1983)
30...88
3,5,50
-
»
10
{32}
AN/URC-101. MOTOROLA (1981—82)
30...88,225...400
-
100
-
8
AN/PRC-117. HARRIS (1981—82)
30...90
-
100
ТЛФ,ПД
ЧМ
8

Большинство радиостанций изготовлено в двух вариантах: носимые (ранцевые) и мобильные с усилителем мощности.

Таблица 6.



Тип станции
Пользователь или место установки
Диапазон частот, МГц
Мощность, Вт
PACER SPEAK
HAVE QUICK
Примечания
RT-1319/URC
Базовый приемо-передатчик для ПАН
116...150, 225...400
2,10
*
*
-
AN/PRC-113
ПАН
225...400
2,10
*
*
-
AN/TRC-176
»
225...400
2,10
*
*
-
AN/VRC-83
»
225...400
10,30
*
*
-
AN/GRC-206
»
30...76, 116... 150, 225...400
10,30
*
*
Включает 2 станции AN/VRC-83
AN/GRC-171
Пункты управления СВ и МП
225...400
20
*
*
-
AN/WSC-3
Корабль
225...400
30
*
-
Станция спутниковой и УКВ-связи
AN/ARC-164
Самолеты F-15, F-16
225...400
10
*
-
-
AN/ARC-171
Самолеты RF-4C, Е-ЗА
225...400
30
*
-
Станция спутниковой и УКВ-связи
AN/URC-101, 104, 110, 112
-
225...400
30
*
-
Совместимы с радиостанциями SINCGARS V, станции спутниковой и УКВ-связи
AN/URC-93 (V)
Корабль
225...400
30
*
-
Станции спутниковой и УКВ-связи
AN/TSC-102
-
240...400
-
*
-
То же
AN/USC-39
-
240...400
100
*
-
»
AN/PSC-1.3, AN/VSC-7
-
225...400
2,35
*
-
»

Перспективные радиостанции выполнены по модульному принципу, что облегчает поиск неисправностей. К основным модулям относятся приемопередатчик, модуль согласования приемопередатчика с усилителем мощности и модуль согласования с антенной. В свою очередь, приемопередатчик, как правило, включает: высокочастотный модуль, модуль интерфейсов, модуль промежуточной частоты, синтезатор частоты, модулятор-демодулятор, адаптер для согласования скоростей передачи данных (внешний или встроенный), модуль криптозащиты COMSEC, модуль помехозащиты ЕССМ, включая генератор ПСП и блок синхронизации, модуль управления, включая микропроцессор, панель управления и блок дистанционного управления. В комплект радиостанции входят также антенна, головной телефон, программатор или устройство программирования типа Fill Gun, батареи и устройство их подзарядки, а также встроенный блок поиска неисправностей.

Войсковые радиостанции обеспечивают одноканальную симплексную связь в режиме фиксированной настройки частоты или СИЧ. Обмен информацией осуществляется в сети радиостанций, одной из которых отводится роль управляющей станции. В режиме фиксированной настройки частоты за радиостанциями, входящими в одну и ту же сеть, закрепляется определенная рабочая частота. Дополнительно в перспективных радиостанциях предусмотрены, как правило, следующие режимы работы: ретрансляция информации с использованием двух приемопередатчиков при развертывании сети на пересеченной местности, поиск и обнаружение неисправностей, установка (программирование) исходных данных, определение направления на источник мешающего излучения. В режиме СИЧ предусматриваются селективная связь, работа в ортогональных сетях, сканирование каналов с фиксированной настройкой частоты. В перспективных радиостанциях возможна предварительная настройка нескольких каналов связи путем программирования исходных данных для попеременной работы в различных сетях как в режиме фиксированной настройки частоты, так и в режиме СИЧ. Переключение запрограммированных каналов осуществляет оператор тумблером на панели управления. Ввод исходных данных в ОЗУ микропроцессора осуществляется либо по радиоканалу, либо программатором типа Fill Gun. Для оперативного вхождения в заранее незапрограммированную сеть предусмотрен один канал с ручным вводом оператором исходных данных при помощи цифровой клавиатуры или тумблеров на панели управления.

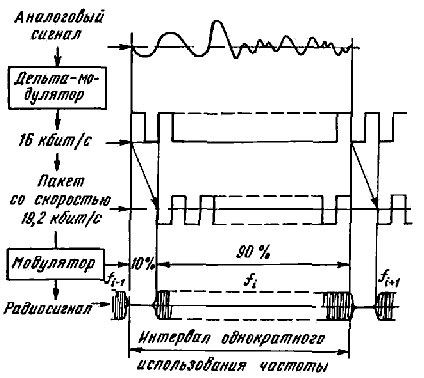

Передача информации осуществляется в цифровой форме с использованием частотной манипуляции в диапазоне 30...88 МГц и AM в диапазоне 225...400 МГц. Для преобразования речевого сигнала в цифровую форму применяется дельта-модуляция со скоростью 16 кбит/с. В режиме СИЧ речь в цифровой форме передается со скоростью 19,2 кбит/с. Это обусловлено тем, что при перестройке частоты для подавления переходных процессов производится подавление излучения передатчика. При этом пауза между излучением на соседних скачках частоты составляет около 10 % от времени однократного использования частоты. Поэтому речевой сигнал в цифровой форме накапливается в ОЗУ в течение времени однократного использования частоты и передается в течение укороченного на длительность паузы временного интервала с повышенной в 1,2 раза скоростью. Формирование цифрового сигнала речи в режиме СИЧ схематично показано на рис. 3.





Рис. 3. Формирование цифрового речевого сигнала в режиме СИЧ



Передача данных осуществляется со скоростью 16 кбит/с через внешний или встроенный адаптер скоростей передачи. Данные на вход адаптера могут поступать от внешних устройств со скоростью 0,075... 16 кбит/с. При этом адаптер осуществляет дискретизацию низкоскоростных данных со скоростью 16 кбит/с. В результате один символ низкоскоростных данных может передаваться на нескольких скачках частоты. т. е. имеет место операция, адекватная перемежению (interleaving) символов.



Передача цифровой информации может осуществляться в режиме фиксированной настройки частоты в открытом или закрытом виде, а в режиме СИЧ — только с закрытием. Принципы закрытия информации в войсковых радиостанциях УКВ-связи рассматриваются в [33, 34). Для закрытия используется либо внешний, либо встроенный модуль криптозащиты. В последнем случае закрытие информации и управление СИЧ реализуется совмещенным модулем ЕССМ. Модуль криптозащиты включает генератор ПСП сложной конфигурации. Вопросы формирования ПСП для СИЧ рассматриваются в [35—37]. Вместе с тем, эти результаты носят скорее теоретический, чем прикладной характер. В основу модуля ЕССМ, совмещенного с модулем криптозащиты, предположительно может быть положен генератор ПСП, принципы построения которого приведены в [38]. Генератор ПСП такого типа состоит из нескольких последовательно соединенных секций. включающих генератор М-последовательности или нелинейной последовательности максимальной длины, например, последовательности Де Брейна. Выходной сигнал предыдущей секции управляет тактированием последующей секции. Длина ПСП при k секциях с разрядностью m генератора ПСП в каждой секции равна N-2km. Например, в радиостанции JAGU-AR V m=15, k=5 и N=275. Отметим. что начальная загрузка генератора определяет уникальную ПСП. Поскольку существует 2km возможных вариантов начальной загрузки, то генераторы такого типа обеспечивают формирование 2km ПСП. Таким образом, при неизменной структуре генератора за счет варьирования исходных данных удается сформировать большое количество ПСП требуемой постоянной длины. что является существенным для устройств криптозащиты [38]. Формирование псевдослучайных кодовых слов для управления СИЧ основано на использовании специальных считывающих линеек и правил преобразования двоичной ПСП в многоуровневую.
