КР1008ВЖ14 - импульсный номеронабиратель для аппаратов типа телефон-трубка

Навигатор: QRZ.RU > Радиолюбительская справочники > Справочник по отечественным микросхемам

Назначение выводов КР1008ВЖ14
Структурная схема КР1008ВЖ14
Схема применения КР1008ВЖ14
Электрические параметры
Предельно допустимые режимы эксплуатации
Зарубежные аналоги
Литература


     КР1008ВЖ14 - импульсный номеронабиратель для аппаратов типа телефон-трубка, выполненный по КМОП технологии. Внутреннее ОЗУ 17x4 бит. Содержит внутренний стабилизатор, схемы антидребезга и блокировки при одновременном нажатии кнопок. При частоте задающего генератора 4 кГц микросхема обепечивает частоту импульсов кодовой посылки 10 Гц, межцифровую паузу 800 мс, импульсный коэффициент 1.5, отработку цифр при временном замыкании клавиатуры более 5 мс. Корпус типа 2103.16-1

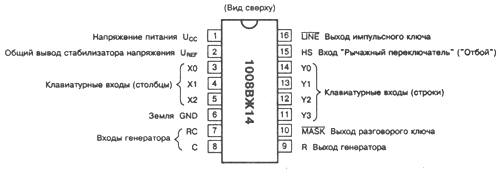

Назначение выводов КР1008ВЖ14

назначение выводов

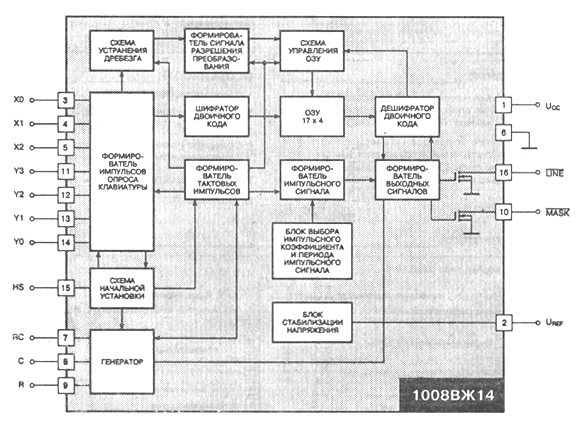

Структурная схема КР1008ВЖ14

структурная схема

Схема применения

схема применения

Электрические параметры
при Т=25 ° C

1 Ток потребления (трубка положена) ICC
при UCC=4,0 В
не более 15 мкА
2 Ток потребления в динамическом режиме ICCAV не более 150 мкА
3 Напряжение стабилизации UCN
при Uвх=10 В, Rвх=200 кОм
от 3,0 до 4,5 В
4 Ток утечки импульсного ключа IOL
при R2-6=0 кОм, Rвх=200 кОм
не более 1 мкА
5 Выходное напряжение низкого уровня импульсного ключа UOL
при UCC=2,7 В, RL=10 кОм
не более 0,6 В
6 Входной ток высокого уровня IIH
при UCC=4,0 В, UIH=4,0 В
не более 0,5 мкА
7 Выходное напряжение низкого уровня на выводах 8,9 UOL
при UCC=4,0 В, RL=240 кОм
не более 0,6 В
8 Выходное напряжение высокого уровня на выводах 8,9 UOH
при UCC=4,0 В, RL=240 кОм
не менее 3,4 В
9 Выходное напряжение низкого уровня на выводах 3-5, 11-14 UOL
при UCC=4,0 В
не более 0,6 В
10 Выходное напряжение высокого уровня на выводах 3-5, 11-14 UOH
при UCC=4,0 В
не менее 3,4 В
11 Выходное напряжение низкого уровня на выводе 10 UOL
при UCC=2,7 В, RL=10 кОм
не более 0,6 В


Предельно допустимые режимы эксплуатации

1 Напряжение питания UCC от 2,7 до 4,5 В
2 Температура окружающей среды TA -10...70 µ C
3 Потребляемая мощность PCC не более 0,1 Вт
4 Сопротивление контакта клавиатуры в замкнутом состоянии ROH не более 500 Ом


Зарубежные аналоги

Прототипом КР1008ВЖ14 является WE9192B



Литература

Интегральные микросхемы: Микросхемы для телефонии. Выпуск 1 - М.:ДОДЭКА, 1994г.,256 с. - ISBN-5-87835-003-3

Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7
