КР1008ВЖ2 - электронный номеронабиратель с дополнительными функциями

Навигатор: QRZ.RU > Радиолюбительская справочники > Справочник по отечественным микросхемам

Описание работы КР1008ВЖ2
Корпус КР1008ВЖ2
Описание выводов КР1008ВЖ2
Структурная схема КР1008ВЖ2
Временная диаграмма КР1008ВЖ2
Типовые рабочие характеристики КР1008ВЖ2
Схема применения КР1008ВЖ2
Электрические параметры
Предельно допустимые режимы эксплуатации
Литература


    Электронный номеронабиратель КР1008ВЖ2 позволяет выполнять следующие функции:набор телефонного номера любой значности, хранение в ОЗУ и повтор последнего номера с числом знаков не более 24, прерывание набора номера во время его обработки и его повтор, блокировка клавиатуры с отбоем в линию АТС при одновременном нажатии двух и более кнопок, програмирование частоты импульсов кодовой посылки, импульсного коэффициента, межцифровоц паузы. Также имеется возможность работы с дополнительным ЗУ (ДЗУ) и микросхемой управления индикацией.

    Предназначена для работы в кнопочных телефонных аппаратах с импульсным набором номера и расширенными функциональными возможностями. Прибор выполнен по КМОП технологии. Корпус типа 2205.48-1.



Описание работы КР1008ВЖ2

    При подаче низкого уровня на вход DE (вывод 5) микросхемы сигнал со схемы формирования сигнала "Отбой" запускает тактовый генератор на 0,25 с. При этом производится установка всех узлов схемы в исходное состояние. Сигнал "Установка произведена" вызывает блокировку генератора.

    Принажатии любой кнопки клавиатуры запускается генератор, с клавиатурного выхода на клавиатурный вход подается опросные импульсы скважностью 4. На выходе системы дешифрации появляется сигнал "Обнаружение нажатия кнопки".

    Информация о нажатой кнопке записывается в общий регистр кода (OPK), и там устанавливается истинность нажатия. Если нажатие истинно, то появляется сигнал "Совпадение", срабатывает триггер и сигнал "Кнопка нажата" со схемы опроса клавиатуры вызывает появление импульсов на выход TON.

    В схеме выбора режимов выбирается один из четырех режимов работы. В исходном состоянии стоит Р3 (основной режим работы).

    В схеме управления ОЗУ и ДЗУ вырабатывается сигнал на запись информации в ОЗУ. Емкость ОЗУ состовляет 24x4 бит. Информация о нажатой кнопке переписывается в регистр кодопреобразователя, откуда поступает сигнал на схему запуска кодопреобразователя. Из последней подается сигнал "Пуск", по которому начинает работать кодопреобразователь. Снимается блокировка с универсального счетчика и со схемы выбора импульсного коэффициента. Открываются ключи схемы выдачи информации. В схеме установки режимов выбираются определенными импульсный коэффициент, частота импульсов кодовой посылки, межцифровая пауза, формат. С выхода схемы выбора импульсного коэффициента сигнал, несущий информацию о частоте и импульсном коэффициенте поступает на кодопреобразователь.

    На выходе импульсного ключа (вывод 21) можно наблюдать последовательность импульсов, соответствующую нажатой клавише.

    Информация о декадной кнопке в двоичном коде поступает на информационные выходы D0...D3 для схемы управления индикацией. При работе с внешним ЗУ в схеме выбора режимов выбирается соответственно режим записи или чтения (P1 и P2 соответственно). Работает генератор микрокоманд, вырабатывающий сигналы для управления адресным счетчиком и схемой управления ОЗУ и ДЗУ. После обработки цифры генератор останавливается. Для приведения схемы в исходное состояние необходимо подать напряжение на вход "Отбой" (вывод 5).

    В работе схемы предусмотренны следующие режимы: набор номера в линию АТС, запись в ДЗУ, чтение из ДЗУ.

клавиатура

    Режим набора номера в линию АТС и его запись в ОЗУ осуществляется нажатием цифровых кнопок клавиатуры. Повтор набранного номера производится нажатием клавиши "*" после прохождения сигнала "Отбой". Вместо одной или нескольких цифр в ОЗУ могут быть записаны паузы следующих длительностей: 11T набора + tмцп; 12T набора + tмцп; 13T набора + tмцп; 14T набора + tмцп; 15T набора + tмцп. Запись пауз производится нажатием кнопок "*", "Ak", "Bk", "Ck", "Dk" соответственно.

    Замыканием выхода 10 на входы 12,13, а также выхода 11 на вход 17 программируются варианты сигналов "Импульсный ключ" (ИК) и "Разговорный ключ" (РК).


Замыкание выводов между собой Варианты сигналов ИК, РК
10, 13 ВАР
10, 12 ВРК
11, 17 НК

Замыканием выхода 10 на входы 14...19 програмируются следующие параметры сигнала ИК: частота импульсов кодовой посылки fн, межцифровая пауза tмпц, импульсный коэффициент Кимп.
Замыкание выводов между собой fн Гц Кимп tмпц
нет 10 1,5 8T набора
10, 19 16 1,5 8T набора
10, 18 20 1,5 8T набора
10, 18, 19 600 1,5 8T набора
10, 17 10 1,6 8T набора
10, 16 10 1 8T набора
10, 16, 17 10 2 8T набора
10, 15 10 1,5 4T набора
10, 14 10 1,5 8T набора
10, 14, 15 10 1,5 10T набора

Режим записи в ДЗУ можно осуществить двумя способами:
- после прохождения сигнала "Отбой" нажать кнопку ЗП;
- подать на вход WRM (вывод 45) низкий уровень.
Адрес ячейки выбирается нажатием именной (A...F), затем цифровой кнопки. После выбора адреса набираемый номер записывается в ДЗУ.Микросхема обеспечивает выбор любого из 60 адресов.
Замыканием выводов 18, 19 на выход 11 програмируется формат записываемого номера.
Замыкание выводов между собой Формат
нет 8
11, 18 12
11, 19 16
11, 18, 19 24

Наличие высокого уровня на входе МОМ (вывод 29) микросхема обеспечивает работу с объемом ДЗУ 1к, а наличие низкого уровня на входе МОМ - с ДЗУ 2к. Кнопка "П" предназначена для записи кода "0000" в ДЗУ или ОЗУ.
Режим чтения из ДЗУ осуществляется подачей на вход WRM (вывод 45) высокого уровня. После прохождения сигнала "Отбой" выбирается требуемый адрес ячейки и информация считывается из ДЗУ. При наличии высокого уровня на входе СН (вывод 22) считываемая информация набирается в линию АТС, а при наличии на входе СН низкого уровня информация поступает только на схему индикации (режим "Просмотр ДЗУ").

Корпус КР1008ВЖ2

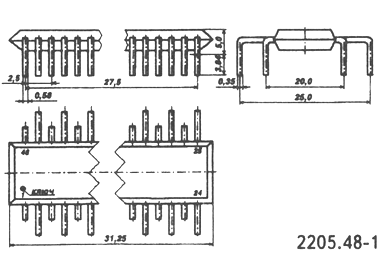

2205.48-1 package view



















Описание выводов КР1008ВЖ2

1 (RC) - Вход генератора.
2 (R) - Выход генератора R.
3 (C) - Выход генератора C.
RC цепь генератора
При R=270 кОм и С=47 пФ частота тактового генератора равна 32 кГц. Возможна работа микросхемы без навесной цепочки, при этом к выводу 1 подключается выход внешнего генератора.
4 (MK) - Выход "Задержка". В исходном состоянии на выходе 4 низкий уровень. Выход переходит в состояние высокого уровня на время нажатия кнопки, отработки межцифровой паузы и цифры, а также после выбора адреса в режиме записи или чтения. Служит для управления схемой индикации.
5 (DE) - Вход "Отбой". При подаче высокого уровня на вход 5 запускается тактовый генератор на 0,25 с и схема приводится в исходное состояние. Подача низкого уровня соответствует разрешению работы микросхемы.
6 (DEG) - Вход "Гарантированный отбой". При подаче высокого уровня на вход 6 минимальное время отбоя по входу "DE" становится равным 0,8 с.
7,8,9 (X2,X1,X0) - Клавиатурные выходы. В исходном состоянии на выходах высокий уровень. При нажатии на любую кнопку клавиатуры на этих выходах появляются последовательности импульсов скважностью 4, сдвинутые по фазе относительно друг друга. Эти импульсы служат для индетификации нажатой кнопки.
10,11 (X4,X3) - Клавиатурные выходы. В исходном состоянии на выходах низкий уровень. При снятии отбоя на выходах появляются импульсы, аналогичные по выходам 7,8,9. Служат для установки режима, выбираемого замыканием этих выходов на кавиатурные входы. После окончания установки режимов импульсы прекращаются.
12-19 (Y7-Y0) - Клавиатурные входы. На клавиатурные входы поступают импульсы с выходов 7-9 во время нажатия кнопки и импульсы установки режимов с выходов 10,11. Входы имеют внутреннюю привязку к земляной шине.
20 (NSA) - Выход разговорного ключа. Выход управляет отключением и подключением разговорных приборов к линии АТС.
21 (NSI) - Выход импульсного ключа. Выход формирует импульсы набора номера в линию АТС.
22 (CH) - Вход "Просмотр ЗУ".
23,25-27 (D0-D3) - Выходы информационные. На выходах формируется потенциальный четырехразрядный код цифры во время ее набора в линию АТС.
24 (GND) - Земля.
28 (DW) - Выход информации в ЗУ. В режиме записи в ДЗУ формируется последовательный код записываемй цифры.
29 (MOM> - Вход 1к/2к. Подачей высокого уровня програмируется работа с ДЗУ емкостью 1к, подачей низкого уровня - 2к.
30 (CS3/A9), 31 (CS2/A10), 32 (CS4/A8) - Адресные выходы. В режиме 1к - осуществляют выбор адреса во внешнем ДЗУ. В режиме 2к формируют импульсы выбора ячеек в ДЗУ.
32 (CS1) - Адресный выход. Формируются импульсы выбора ячеек в ДЗУ.
34-41 (A7-A1) - Адресные выходы. Осуществляют выбор адреса в ДЗУ.
42 (DR) - Вход информации из ДЗУ. В режиме считывания на вход поступает информация в последовательном коде из внешнего ДЗУ.
43 (SR) - Выход "Сброс". При выборе адреса в режиме работы с ДЗУ на выходе формируется импульс сброса для схемы управления индикацией. Длительность импульса 16 мкс.
44 (EWR) - Выход запись/чтение. После выбора адреса в режиме запись/чтение формируется высокий уровень.
45 (WRM) - Вход запись/чтение. Подачей высокого уровня программируется режим чтения из ДЗУ, подачей низкого уровня - режим записи.
46 (TON) - Выход сигнала звукового подтверждения нажатия клавиши. На время нажатия клавиши формируется импульсная последовательность частотой 512 Гц и скважностью 2.
47 (WI) - Вход "Прерывание". При подаче высокого уровня запускается генератор на время 0,25 с. 48 (Ucc) - Напряжение питания.

Структурная схема

структурная схема

Временная диаграмма

временная диаграмма

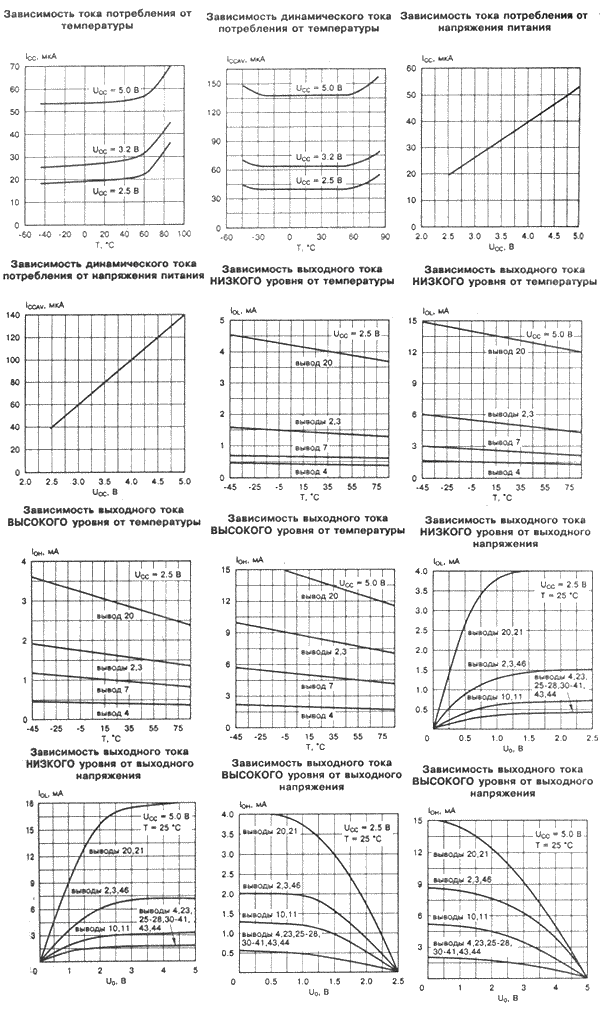

Типовые рабочие характеристики

рабочие характеристики

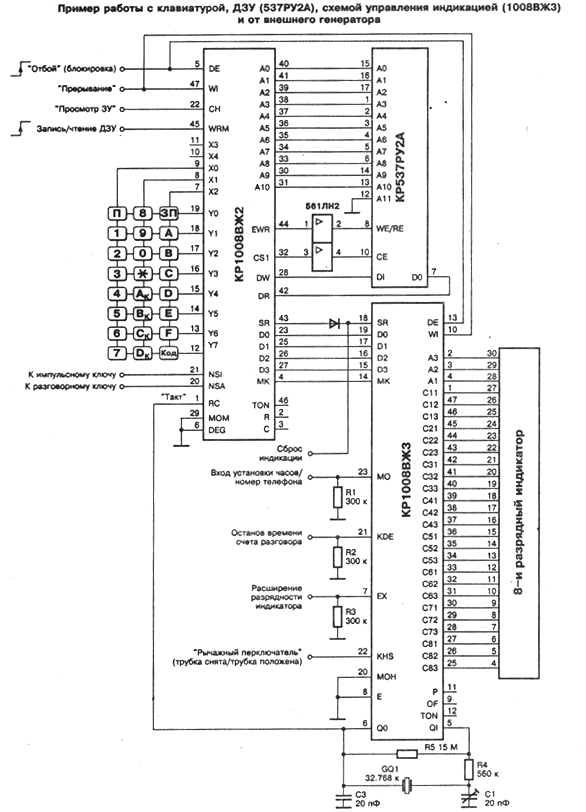

Схема применения

схема применения

Электрические параметры при Ucc=5,0 В, TA=25 ° C

1 Входной ток низкого уровня (IIL)
на выводах 1,5,6,22,29,42,45,47
less or equally |-0,2| мкА
2 Входной ток высокого уровня (IIL)
на выводах 1,5,6,22,29,42,45,47
less or equally -0,2 мкА
3 Выходной ток низкого уровня (IOL) при Uo = 0,5 В
  выводы 20,21
  выводы 2,3,46
  выводы 10,11
  выводы 4,23,25-28,30-41,43,44
  выводы 7-9

more or equally 0,8 мА
more or equally 0,5 мА
more or equally 0,2 мА
more or equally 0,1 мА more or equally 0,05 мА
4 Выходной ток высокого уровня (IOL) при Uo = 4,5 В
  выводы 20,21
  выводы 2,3,46
  выводы 7-11
  выводы 4,23,25-28,30-41,43,44

more or equally |-0,8| мА
more or equally |-0,5| мА
more or equally |-0,2| мА
more or equally |-0,1| мА
5 Ток потребления (ICC) less or equally 125 мкА
6 Ток потребления в динамическом режиме ICCAV less or equally 230 мкА


Предельно допустимые режимы эксплуатации

1 Напряжение питания Ucc 2,5...5.0 В
2 Входное напряжение низкого уровня UIL 0...0.5 В
3 Входное напряжение высокого уровня UIH less or equally Ucc-0,4 В
4 Допустимое значение электростатического потенциала 100 В
5 Рабочий диапазон температур TA -45...85 ° C
7 Температура припоя (время пайки 3 с) не более 270 ° C


Литература

Интегральные микросхемы: Микросхемы для телефонии. Выпуск 1 - М.:ДОДЭКА, 1994г.,256 с. - ISBN-5-87835-003-3

Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7
