К1114ЕУ1А, К1114ЕУ1Б - многофункциональная схема управления импульсными источниками вторичного электропитания

Навигатор: QRZ.RU > Радиолюбительская справочники > Справочник по отечественным микросхемам

Корпус К1114ЕУ1
Функциональная схема К1114ЕУ1
Электрические параметры
Предельно допустимые режимы эксплуатации
Зарубежные аналоги
Литература


Микросхема представляет собой многофункциональную схему для управления импульсными источниками вторичного электропитания (двухтактный ШИМ-контроллер). Корпус типа 4118.24-1, масса не более 1 г.

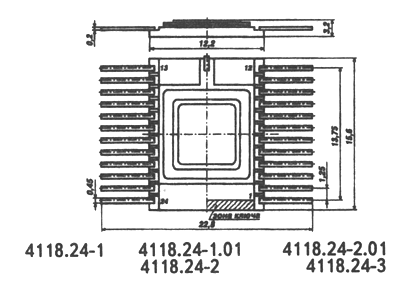

Корпус К1114ЕУ1

4118.24-1 package view


















Функциональная схема

Функциональная схема


  1 - эммитер VT2;
  2 - коллектор VT2;
  3 - вход симметрирования;
  4 - напряжение питания;
  5 - опорное напряжение;
  6 - вход контроля повышения
  напряжения;
  7 - выход контроля повышения
  напряжения;
  8 - вход токовой защиты (+);
  9 - вход токовой защиты (-);
  10,17 - свободные;
  11 - вход обратной связи;
  12 - общий;
  13 - вход частотной коррекции;
  14 - выход усилителя
  рассоглосования;
  15 - вход контроля снижения
  напряжения;
  16 - выход контроля снижения
  напряжения;
  18 - вывод задания частоты (R);
  19 - вывод задания паузы (R);
  20 - вывод задания частоты (C);
  21 - вход внешней синхронизации;
  22 - выход компаратора ШИМ;
  23 - коллектор VT1;
  24 - эммитер VT1;

Электрические параметры

1 Напряжение питания 10...20 В
2 Опорное напряжение
    К1114ЕУ1А
    К1114ЕУ1Б

2...3 В
1,8...2,8 В
3 Остаточное напряжение не более 1,5 В
4 Напряжение гистерезиса узла контроля повышения напряжения не более 100 мВ
5 Напряжение гистерезиса узла контроля понижения напряжения
    К1114ЕУ1А
    К1114ЕУ1Б

не более 100 мВ
не более 150 мВ
6 Напряжение гистерезиса узла защиты по току не более 100 мВ
7 Ток потребления
    К1114ЕУ1А
    К1114ЕУ1Б

не более 30 мА
не более 40 мА
8 Коэффициент усиления напряжения усилителя рассоглосования 20...100


Предельно допустимые режимы эксплуатации

1 Входное коммутируемое напряжение
    К1114ЕУ1А
    К1114ЕУ1Б

36 В
32 В
2 Выходной ток
    К1114ЕУ1А
    К1114ЕУ1Б

100 мА
80 мА
3 Коммутируемая мощность
    К1114ЕУ1А
    при Uком.вх.=0...20 В
    при Uком.вх.=36 В
    К1114ЕУ1Б
    при Uком.вх.=0...20 В
    при Uком.вх.=32 В


2 Вт
1,5 Вт

1,6 Вт
1,3 Вт
4 Частота коммутации
    К1114ЕУ1А
    К1114ЕУ1Б

1...200 кГц
1...100 кГц
5 Температура окружающей среды -45...+85 ° C


Зарубежные аналоги

CA2524



Литература

Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 8./А. В. Нефедов. - М.:ИП РадиоСофт, 1998г. - 640с.:ил.

Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7
