К1114ЕУ4 - многофункциональная схема управления источником вторичного электропитания

Навигатор: QRZ.RU > Радиолюбительская справочники > Справочник по отечественным микросхемам

Корпус К1114ЕУ4
Функциональная схема К1114ЕУ4
Схема включения К1114ЕУ4
Электрические параметры
Предельно допустимые режимы эксплуатации
Рекомендации по применению
Зарубежные аналоги
Литература


Микросхема представляет собой многофункциональную схему управления источником вторичного электропитания (двухтактный ШИМ-контроллер). ИС выполняет следующие функции: формирование опорного напряжения, усиление сигнала рассоглосования, формирование пилообразного напряжения, широтно-импульсную модуляцию, формирование двухтактного выхода, защиту от сквозных токов, защиту от перегрузок, обеспечение "мягкого" запуска. Корпус типа 238.16-2, масса не более 1,5 г.



Корпус К1114ЕУ4

238.16-2 package view

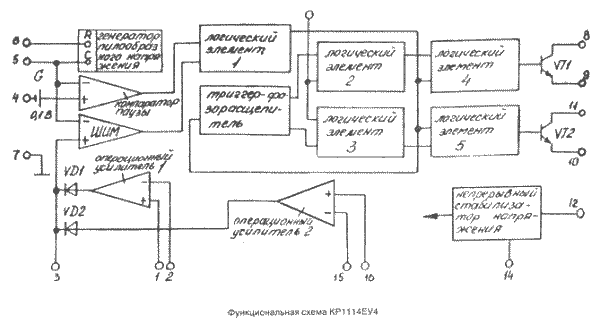

Функциональная схема

Функциональная схема

1 - неинвертирующий вход ОУ 1; 2 - инвертирующий вход ОУ 1; 3 - выход усилителей; 4 - установка паузы; 5 - вывод задания частоты (C); 6 - вывод задания частоты (R); 7 - общий; 8 - коллектор VT1; 9 - эмиттер VT1; 10 - эмиттер VT2; 11 - коллектор VT2; 12 - напряжение питания; 13 - блокировка двухтактного выхода; 14 - выход источника опорного напряжения; 15 - инвертирующий вход ОУ 2; 16 - неинвертирующий вход ОУ 2;

Схема включения

Схема включения

Электрические параметры

1 Напряжение питания 12 В plus minus 5 %
2 Опорное напряжение 4,5...5,5 В
3 Остаточное напряжение не более 1,3 В
4 Ток закрытой микросхемы не более 100 мкА
5 Ток потребления не более 20 мА
6 Длительность фронта импульса выходного тока не более 100 нс
7 Длительность среза импульса выходного тока не более 200 нс
8 Температурный коэффициент опорного напряжения не более 0,03 %/ ° C
9 Нестабильность по напряжению ИОП не более 0,05 %
10 Нестабильность по току ИОП не более 1 %


Предельно допустимые режимы эксплуатации

1 Напряжение питания 7...40 В
2 Входное коммутироемое напряжение не более 40 В
3 Выходной ток 200 мА
4 Выходной ток ИОП 10 мА
5 Рассеиваемая мощность
    при T=-10...+25 ° C
    при T=+70 ° C

1 Вт
0,5 Вт
6 Частота коммутации 200 кГц
7 Температура окружающей среды -10...+70 ° C


Рекомендации по применению

Допускается подключение нагрузки в цепь коллектора или эмиттера выходных транзисторов. При включении нагрузки в цепь эмиттера выходных транзисторов остаточное напряжение не превышает 3 В при Iвых=200 мА. Допускается параллельная работа выходных транзисторов на общую нагрузку. Для осуществления синхронной работы выходных транзисторов и увеличения выходного тока до 0,4 А необходимо соеденить вывод 13 с общей шиной. Допускается использовать источник опорного наряжения в качестве маломощного стабилизатора фиксированного напряжения с выходным током до 5 мА. Допускается изменение коэффициентов усиления и частотной коррекции с помощью резисторов и конденсаторов, включаемых между выходом усилителей (вывод 3) и их входами (выводы 1,2 и 15,16). При этом выходной ток усилителей не должен превышать 1 мА, а входной 0,3 мА. Допускается монтаж ИС в аппаратуру 2 раза, демонтаж 1 раз. Допустимое значение статического потенциала 200 В.



Зарубежные аналоги

TL494



Литература

Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 8./А. В. Нефедов. - М.:ИП РадиоСофт, 1998г. - 640с.:ил.

Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7
