К155ИД3 - дешифратор-демультиплексор 4 линии на 16

Навигатор: QRZ.RU > Радиолюбительская справочники > Справочник по отечественным микросхемам

Корпус ИМС К155ИД3
Условное графическое обозначение ИМС К155ИД3
Электрические параметры
Зарубежные аналоги
Литература


Микросхем представляет собой дешифратор-демультиплексор 4 линии на 16. Содержит 225 итнегральных элементов. Корпус К155ИД3 типа 239.24-2.



Корпус ИМС К155ИД3

239.24-2 package view



















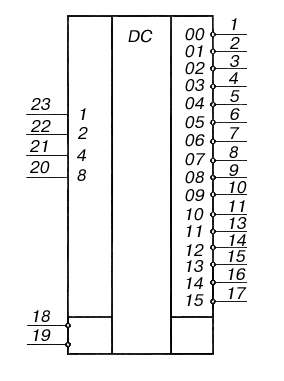

Условное графическое обозначение ИМС К155ИД3

Conditional graphic designation K153UD1A

1 - 11 - выходы Y1 - Y11;
13 - 17 - выходы Y12 - Y16;
12 - общий;
18, 19 - стробирующие входы;
24 - напряжение питания;
20 - 23 - информационные входы;





















Электрические параметры

1 Номинальное напряжение питания 5 В plus minus 5 %
2 Выходное напряжение низкого уровня не более 0,4 В
3 Выходное напряжение высокого уровня не менее 2,4 В
4 Входной ток низкого уровня не более -1,6 мА
5 Входной ток высокого уровня не более 0,04 мА
6 Ток потребления не более 56 мА
7 Время задержки распространения при включении
    по входам 20 - 23
    по входам 18, 19

не более 33 нс
не более 27 нс
8 Время задержки распространения при выключении
    по входам 20 - 23
    по входам 18, 19

не более 36 нс
не более 30 нс
9 Время дешифрации не более 35 нс
10 Потребляемая мощность не более 294 мВт


Зарубежные аналоги

SN74154N



Литература

Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 2./А. В. Нефедов. - М.:ИП РадиоСофт, 1998г. - 640с.:ил.

Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7
