КР174ХА34АМ - Радиоприемное устройство для приема и обработки сигналов с частотной модуляцией и усиления сигналов низкой частоты при стереоприеме совместно со стереодекодером.

Навигатор: QRZ.RU > Радиолюбительская справочники > Справочник по отечественным микросхемам

Производитель: ОАО Ангстрем,
103460, Москва, Зеленоград, Южная промзона,
тел: (095)531-49-06,
факс:(095)532-96-21,
email: Email
Общее описание КР174ХА34АМ
Структурная схема КР174ХА34АМ
Кострукция
Назначение выводов
Электрические характеристики
Предельные параметры
Вариант схемы применения


Общее описание КР174ХА34АМ

    КР174ХА34АМ - интегральная схема (ИС) радиоприемного устройства. ИС предназначена для приема и обработки сигналов с частотной модуляцией и усиления сигналов низкой частоты при стереоприеме совместно со стереодекодером.

    ИС работает при напряжении питания 2,7В - 3,3В

    Настройка микросхемы на принимаемую станцию осуществляется путем изменения частоты настройки колебательного LC - контура гетеродина с помощью конденсатора переменной емкости или вариометра . Эквивалентная емкость контура гетеродина - 35 пФ для частоты входного сигнала 69 Мгц.

    Требуемая избирательность по ПЧ обеспечивается RC фильтрами и конденсаторами , подключаемыми к выводам 6, 7, 8, 10, 11 ИС.

    На выводе 9 ИС формируется постоянное напряжение, обратно пропорциональное уровню несущей частоты. Это напряжение может быть использовано для индикации напряженности поля в магнитной антенне и для плавного включения режима "СТЕРЕО" в стереодекодере.

    Допускается вход от антенны (с согласующим сопротивлением) подключать последовательно с конденсатором непосредственно к выводу 14.

    Вывод 14 - выходное напряжение НЧ. Допускается подключать нагрузку (Rн <=100Oм) непосредственно к выводу 14 (телефон).

    Вывод 16 может быть не подключен, при этом выходное напряжение НЧ уменьшается.

    Между выводами 2 и 3 может быть подключена последовательно цепь отключения бесшумной настройки (БШН), состоящая из выключателя и резистора 10 Ком , при этом чувствительность улучшается, но появляются межстанционные шумы и паразитные каналы приема.

Структурная схема КР174ХА34АМ

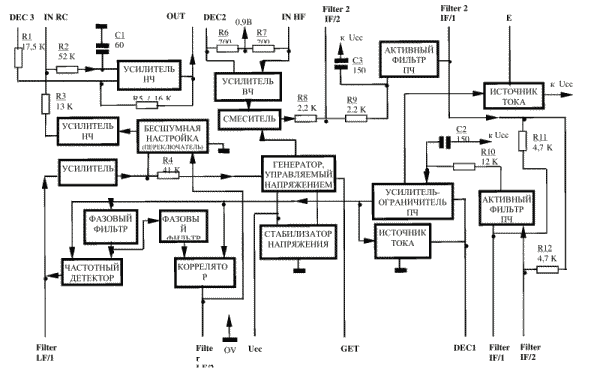

Структурная схема КР174ХА34АМ

Кострукция Назначение выводов

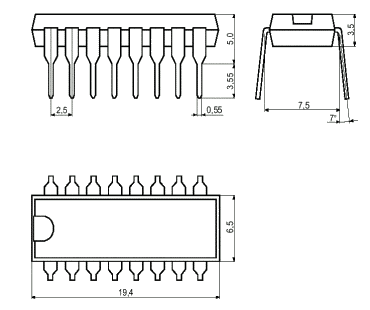

корпус интегральных микросхем типа 2103.16-8
ВыводСигналОписание
1Filter LF/1Вывод 1 фильтра низкой частоты
2Filter LF/2Вывод 2 фильтра низкой частоты
3OVОбщий вывод
4UccВывод питания от источника напряжения
5GETВывод контура гетеродина
6DEC 1Вывод блокировки 1
7Filter 1 IF/1Вывод 1 фильтра 1 промежуточной частоты
8Filter 1 IF/2Вывод 2 фильтра 1 промежуточной частоты
9EВывод уровня напряженности поля
10Filter 2 IF/1Вывод 1 фильтра 2 промежуточной частоты
11Filter 2 IF/2Вывод 1 фильтра 2 промежуточной частоты
12IN HFВход ВЧ
13DEC 2Вывод блокировки 2
14OUT SFВыход звуковой частоты
15IN RCВход обратной связи
16DEC 3Вывод блокировки 3

Электрические характеристики КР174ХА34АМ

Параметр Символ Единица Условия измерения Значение
Мин Макс
Выходное напряжение низкой частоты UO1LFFM мВ Ucc=2.7В, Ui-12мкВ, fi=69МГц 43 -
Выходное напряжение низкой частоты UO2LFFM мВ Ucc=2.7В, Ui-1мВ, fi=69МГц 60 1.41xUO1LFFM
Ток потребления Icc мА Ucc=3.3В - 10
Коэффициент ослабления амплитудной модуляции aAM дБ - 30 -
Отношение сигнал/шум Nn дБ - 40 -
Коэффициент гармоник Kh % - - 2.5

Предельные параметры КР174ХА34АМ

Параметр Единица Символ Режим *)
Предельно допустимый Предельный
Мин Макс Мин Макс
Напряжение питания В Ucc 2.7 3.3 - 4.5
Напряжение входное мВ Ui - 1.0 - 200
Диапазон частот входного сигнала МГц fi 1.5 110 - -
Диапазон температур C DT -25 +70 -60 +85
*) В предельно-допустимом режиме гарантируются регламентированные (в виде таблиц и зависимостей) характеристики и правильность функционирования ИС. При превышении хотя бы одного значения предельного режима возможно необратимое повреждение ИС.

Вариант схемы применения КР174ХА34АМ

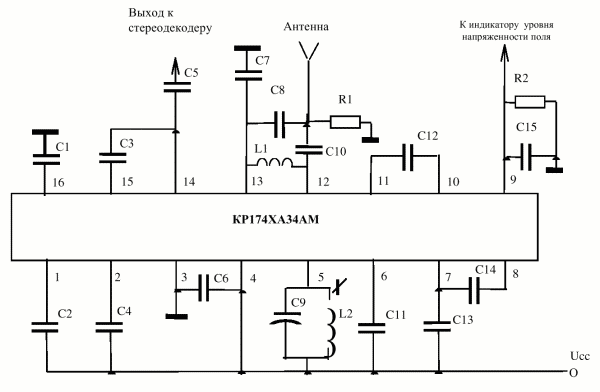

Cхема включения для приема стереофонических ЧМ сигналов с внешним стереодекодером

Вариант схемы применения КР174ХА34АМ

R1=10Ком±5%; R2=8,2Ком±5%; C1=100нФ±10%; C2=10нФ±10%; C3=100пФ±10%; C4=100нФ±10%; C5=100нФ±10%; C6=22нФ±10%; C7=330пФ±10%; C8=82пФ±10%; С9=35пФ±10%; C10=100пФ±10%; C11=100нФ±10%; C12=3,3нФ±10%; C13=1,5нФ±10%; C14=330пФ±10%; C15=100нФ±10%; L1=0,1мкГн±5%; L2=0,3мкГн±10%.

Значения элементов приведены для входного ЧМ сигнала с параметрами : fi=69 МГц; fd=±50кГц
