Магнитофон-приставка MП-7220-стерео и МП-7221-стерео

Магнитофон-приставка
RADIOTEHNIKA
MП-7220-стерео и
МП-7221-стерео



_Описание__Функции__Характеристики__Схема_принципиальная_

Краткое описание магнитофона-приставки

Стереофонический магнитофон-приставка «Радиотехника МП-7220-стерео» соответствует требованиям технических условий 3.831.008 ТУ, магнитофон-приставка «Радиотехника МП-7221-стерео» - 3.831.008-01 ТУ.
Магнитофон обеспечивает запись и воспроизведение фонограммы при установке кассеты в кассетоприемник Б и воспроизведение при установке кассеты в кассетоприемник А.
Магнитофоны «Радиотехника МП-7220-стерео» и «Радиотехника МП-7221-стерео» предназначены для записи информации от различных источников с последующим воспроизведением записи через внешний усилитель, электрофон или другое устройство, имеющее вход для подключения магнитофона. Магнитофон обеспечивает воспроизведение фонограмм, записанных на магнитных лентах с активным слоем типов Fe2O3 и CrO2.
В магнитофоне имеется смстема шумопонижения. Система шумопонижения уменьшает шумы ленты и улучшает отношение сигнал/шум. Во время записи слабые высокочастотные сигналы, маскируемые шумами ленты, поднимаются таким образом, что их уровень существенно превышает шумы ленты. При воспроизведении уровень высокочастотных сигналов понижается до исходного значения, во столько же раз снижается и уровень шума.

Магнитофон обеспечивает следующие функции:



Основные технические характеристики

Номинальная скорость перемещения магнитной ленты 4.76 см/с
Среднее отклонение скорости магнитной ленты от номинального значения не более ±2.0 %
Коэффициент детонации не более ±0.19 %
Полный эффективный диапазон частот на линейном выходе для ленты с рабочим слоем Fe2O3/CrO2 не уже
35-14000 Гц
35-15000 Гц
Полнле взвешенное отношение сигнал/шум 51 дБ
Отношение сигнала к стертому сигналу не менее 60 дБ
Дальность действия дистанционного управления не менее 5 м
Питание магнитофона от сети переменного тока напряжением 220 В
частотой 50 Гц
Габаритные размеры 430x348x123 мм
Масса магнитофона 7.1 кг

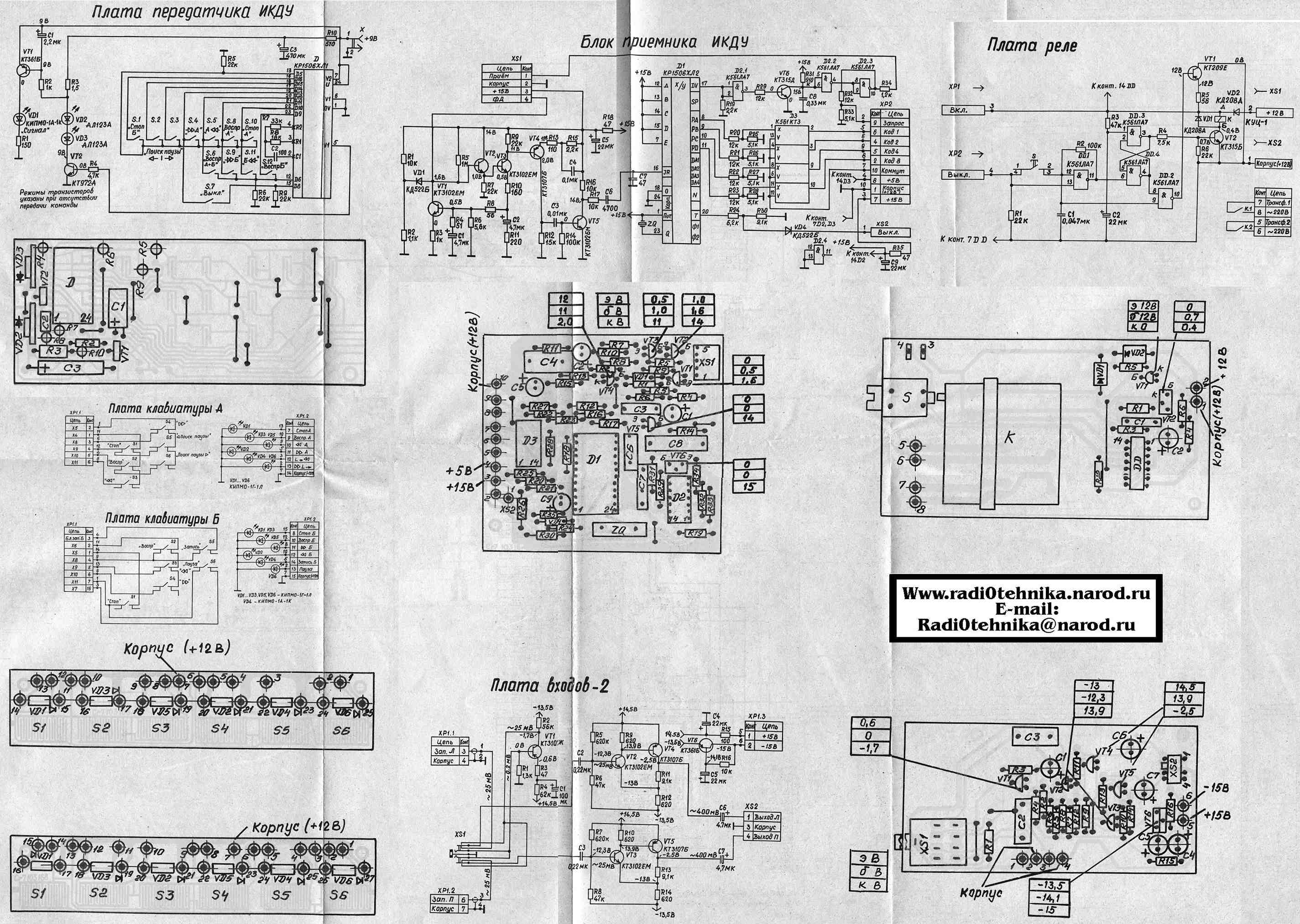

Схему принципиальную и рисунок печатных плат можно скачать здесь: 1й лист-470KB; 2й лист-660KB
