Усилитель предварительный УП-001-стерео RADIOTEHNIKA

Усилитель предварительный
RADIOTEHNIKA
УП-001-стерео




_Описание__Функции__Характеристики__Схема_принципиальная_

Краткое описание усилителя

Предварительный усилитель «Радиотехника УП-001-стерео» предназначен для предварительного усиления, оперативного управления и коммутации низкочастотных сигналов при работе в составе комплекса бытовой радиоаппаратуры.

Усилитель обеспечивает возможность:



Предусилитель обеспечивает возможность подключения к нему следующих устройств:

Примечания:

  1. В предусилителе предусмотрена независимость выбора источника сигнала для записи от выбора источника сигнала для прослушивания, что дает возможность одновременно выполнять работы в одном из следующих сочетаний:
  2. Конструкцией предусилителя не предусмотрено прохождение сигнала на запись через цепи обработки его для прослушивания, поэтому положение органов управления предусилителя на записываемый сигнал влияния не оказывает

Основные технические характеристики

Номинальный диапазон эффективно воспроизводимых частот не уже 20 - 20000 Гц
Номинальное выходное напряжение при номинальном сопротивлении нагрузки 10 кОм 1 В
Номинальная э.д.с. источника сигнала для линейных входов/корректирующего входа 500 мВ
5 мВ
Допускаемые отклонения частотной характеристики в диапазоне эффективно воспроизводимых частот относительно уровня сигнала частотой 1000 Гц для линейных входов/для корректирующего входа не более 0.3 дБ
0.5 дБ
Рассогласование каналов по усилению в диапазоне частот от 250 Гц до 6300 Гц при установке регулятора громкости от положения "максимум" до положений, соответствующих уменьшению выходного напряжения на 25 дБ/на 50 дБ не более 1 дБ
2 дб
Коэффициент общих гармонических искажений в диапазоне частот от 40 Гц до 16000 Гц не более 0.03 %
Переходные затухания между каналами на частотах 1000 Гц/от 250 Гц до 1000 Гц не менее 48 дБ
38 дБ
Отношение сигнал/невзвешенный шум относительно номинального выходного напряжения при установке регулятора громкости от положения "максимум" до положения, соответствующего уменьшению выходного напряжения на 20 дБ для линейных/для корректирующего входа не менее 67 дБ
58 дБ
Отношение сигнал/взвешенный шум относительно номинального выходного напряжения при установке регулятора громкости от положения "максимум" до положения, соответвующего уменьшению выходного напряжения на 20 дБ для линейных выходов/для корректирующего входа не менее 72 дБ
63 дБ
Минимальная э.д.с. источника сигнала, соответвующая номинальному выходному напряжению при установке регулятора громкости в положение "максимум" для линейных входов/для корректирующего входа 200 мВ
2мВ
Пределы регулирования громкости не менее 64 дБ
Пределы регулирования стереобаланса не менее 20 дБ
Действие регуляторов тембра на частотах 100 Гц и 1000 Гц для подбема и спада АЧХ 10 дБ
Действме тонкомпенсации при регулировке громкости 30 дБ
Максимальное выходное напряжение при установке регулятора громкости в положение "максимум" не менее 3 В
Затухание, вносимое ограничивающими фильтрами 12 дБ
Ступенчатое ослабление выходного напряжения 20 дБ
Напряжение на выходе для полключения стереотелефонов при номинальном выходном напряжении 0.5 В
Потребляемая мощность не более 15 Вт

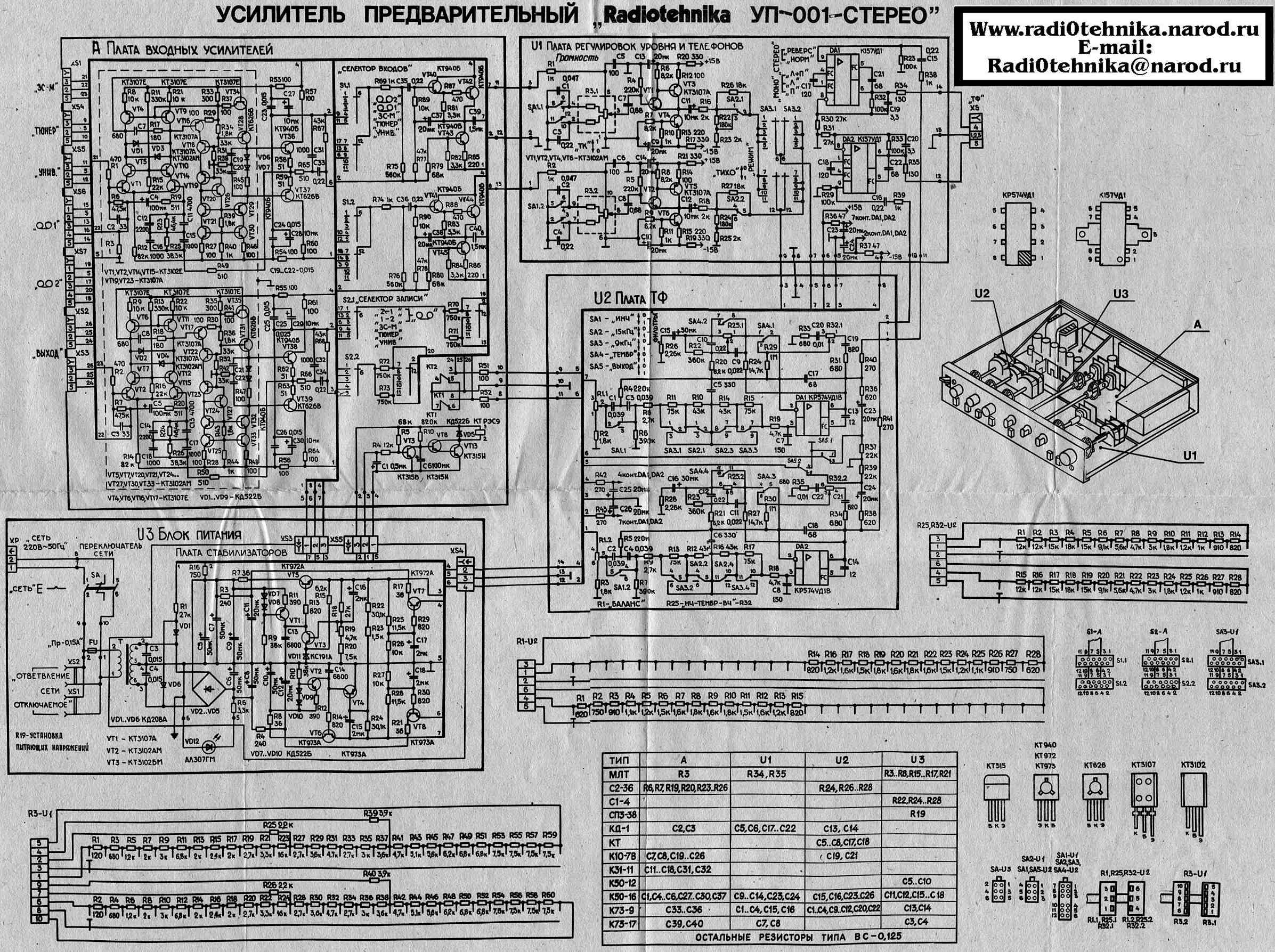

Схему принципиальную можно скачать здесь:520KB

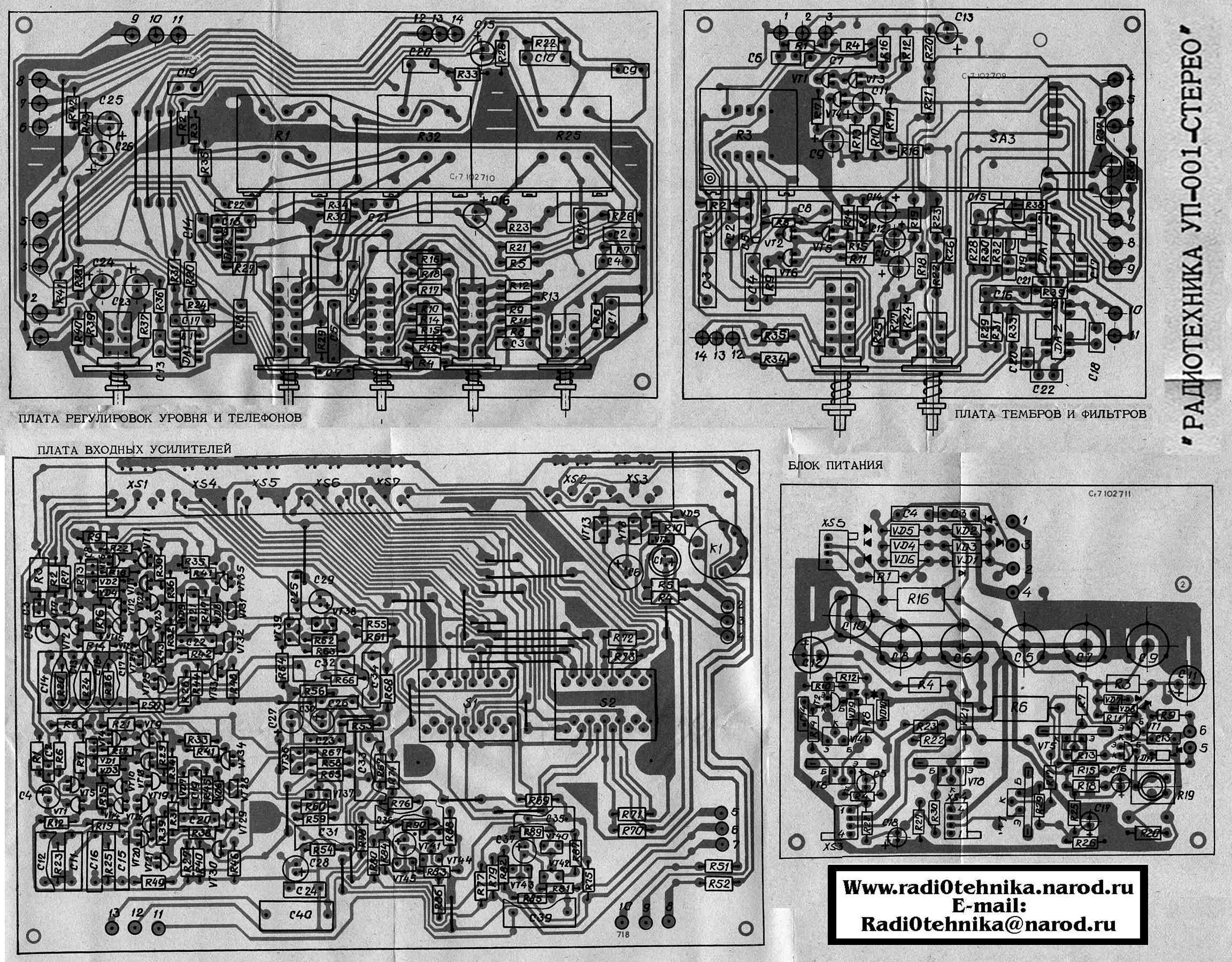

рисунок печатных плат:490KB
